智能電動閥門執行器如何調試

[ 2020-11-05 ]
智能電動閥門執行器如何調試呢?上海湖泉電動閥門廠家為你做詳細的描述

當我們的電動執行器收到設備以后,要仔細檢查廠家是否配備有手動和圖紙的電動執行機構,控制圖紙和規格,檢查工作完成后,將開始調試。我們將介紹放大的調試根據角行程電動執行機構為例,介紹電動執行機構的調試方法。

先將手動將電動執行器調整到中間位置,在電源打開前將操作模式改為局部操作。在兩部分完成后,我們選擇打開電源,然后觀察執行器的方向和閥門的方向是否一致。如果沒有,我們需要把電源線換成相位。那么我們必須進行限制,閥移動到一個坐著的位置,然后萬用表蜂鳴器齒輪,然后檢查限制一些成為關閉點,只有在近點是正確的,如果不是近點關閉調整間距,直到調整到正確的位置。

調試完位置后,需要調試完全打開位置的位置。在調整開限位之前,還需要檢查開限位的信號是否正確。調整好后,將閥門前后移動幾次,觀察信號是否正常。然后需要對反饋進行調試,電動執行器的反饋電流是否正確非常重要,因為反饋電流直接影響給定的信號,所以確保反饋電流準確是很重要的。調試過程首先是將萬用表輸入mA,并將其串入反饋回路,然后執行機構關閉狀態,此時要觀察萬用表的反饋值,如果是4 mA,則反饋值是正確的,如果不是有偏差,則需要調試。調試與零電位計反饋值到正確的值,然后執行機構完全開放式,這次反饋值是20 ma是正常的,如果這個錯誤繼續一步行動,通過完整的電位器反饋值轉移到20 ma,幾次和調試,調試合格。后一步是打開電動執行器的操作模式為遠程操作模式,通過信號發生器4馬電動執行器輸入信號,看看閥改變坐的位置,然后輸入值20 ma,看看它是完全開放狀態,然后分別對應于給定的值,值查看反饋是否與我們給定的值是相同的,如果錯誤需要重復步驟,已經調試直至合格。

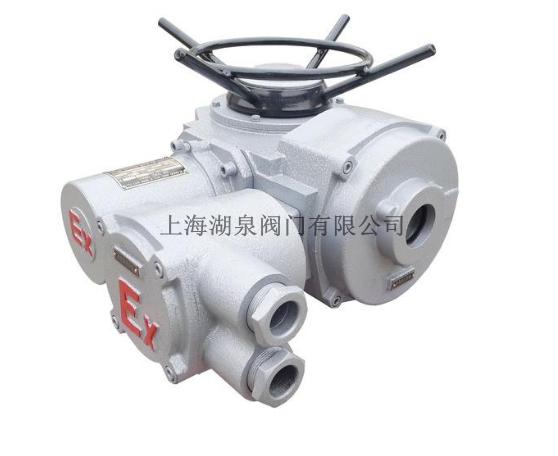

 智能電動閥門執行器
怎么做好電動閥門執行器機械限位調整

電動執行器機械限位的調整原理1、電動執行器出廠時,裝置上的兩機械限位螺釘已調好并緊固,無特殊需求,用戶不須松動。2、如遇必須調整限位螺釘時,應首先確定該螺釘所限制的閥門位置。當閥門右旋為關時,右側為關限位螺釘,左側為開限位螺釘(當箱罩開度窗向上,面對限位螺釘調整端面)。3、當調好閥門極限位置(或所需位置)時,先向內旋入限位螺釘至與扇形蝸輪端面接觸,而后再退回0.5-1圈(使之成為行程限位或過轉矩的安全保護)。最后將限位螺釘外端的放松螺母可靠擰緊,至此電動執行器機械限位調整完畢。4、電動執行器限位原理開、關運行試驗:在檢驗開、關設置及機械限位后,對閥門進行三次開或關操作(使用控制上的開關按鈕,同時檢查開/關指示燈)。

如何調試多回轉電動執行器
1、調試執行器運動方式
執行器的運動方式是不能有差錯的,所以在調試的時候首先要將多回轉電動執行器調成就地操作方式并把執行機構調到中間位置,觀察執行器運行方向和閥動作方向是否是一致的,如果不是一致就要將電源線換相。
2、調試開關限位
然后再對多回轉電動執行器的限位進行調試,要先將閥門調到全關位置上,然后再用萬用表的蜂鳴檔去查看關限位的開點是否成了閉點,如果是閉點則表示正確的,若沒有就要對關限位進行調整,直到成為閉點為止。接下來調試開限位,將閥門調到全開位置后用相同的方法去調試。
3、調試反饋電流
對于多回轉電動執行器來說,反饋電流的值正確與否是很重要的,因為反饋電流將會直接影響給定信號,所以一定要確保反饋電流式準確的。調試的時候要先將萬用表打到毫安檔并串到反饋回路之中,再將多回轉電動執行器調到全關的狀態,觀察萬用表的反饋值,反饋值如果不是四毫安則說明有偏差,需要重新進行調試。
在實際的調試過程中還要有很多其他方面的操作,在本中就不再一一贅述。但是,在正式開始調試多回轉電動執行器之前,技術人員需要認真查看專業提供多回轉電動執行器的廠家所配備的說明書和圖紙,認真按著圖紙和說明來進行校線并將正確調校的接線圖畫出來,以確保線路無誤。
