EOA精小型電動執行器(帶現場遠控EOA說明書)控制部件使用說明

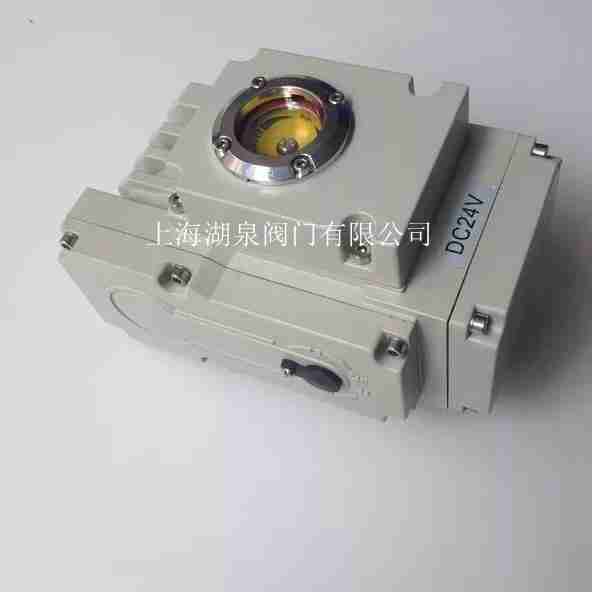

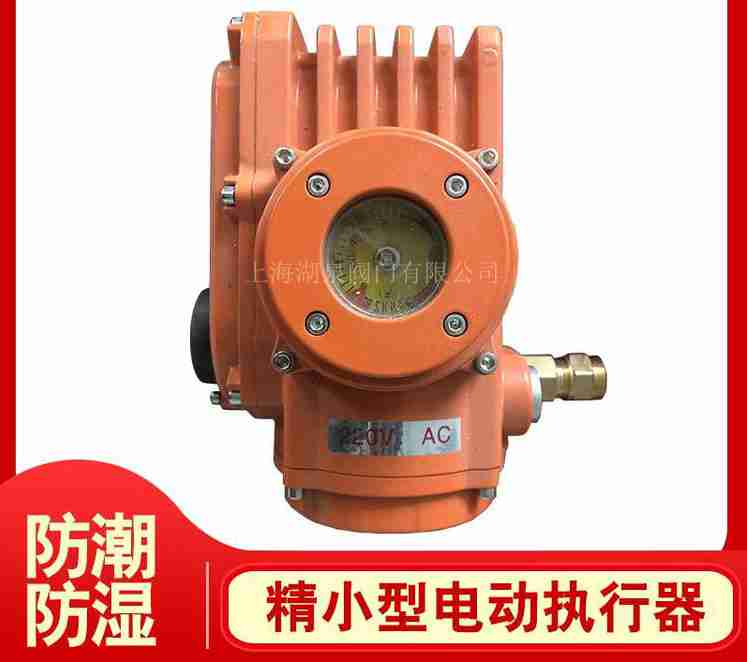

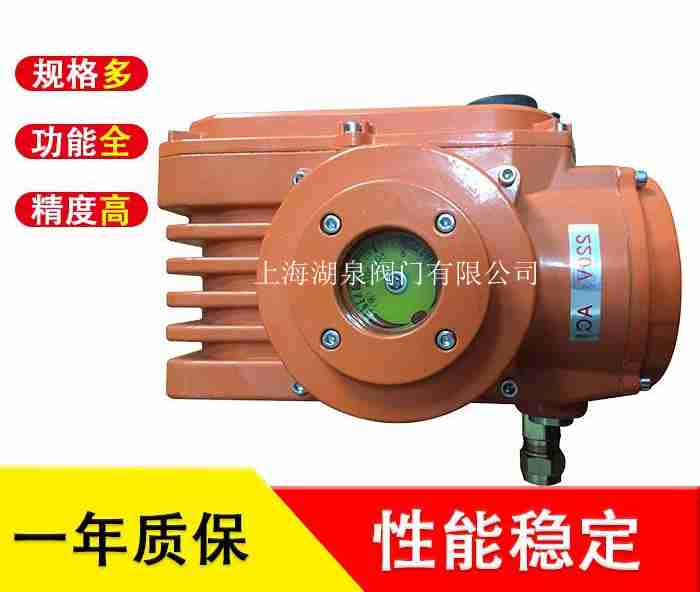

一、EOA精小型電動執行器概述
EOA精小型電動執行器(帶現場遠控EOA說明書)控制部件是一種緊湊型,智能化的調節型電動執行器控制部件。帶有就地顯示操作面板,具有就地與遠方可切換操作功能。提供了完整的中文設臵菜單及操作指導。設臵只需按照菜單提示,通過操作面板的按鍵操作即可。所有的調整、標定工作均由控制電路自行完成。顯示器實時顯示運行參數、運行狀態、故障原因等,具有更完美、更友好的人機界面。根據用戶對防護等級的不同要求,就地操作按鍵板可使用非通透式磁性按鈕、紅外遙控或普通按鍵。
二、EOA精小型電動執行器(帶現場遠控EOA說明書)主要功能
1、給定信號失效判斷與保護功能
給定信號引線開路、短路、超出正常范圍時,發出報警,并能根據用戶選定的信號失效處理方式(全開、全關、保持)自動控制閥門的位臵。
2、位臵發送器信號失效判斷保與護功能
位臵傳感器引線故障、本身?yè)p壞,可立即自動切斷電機電源,發出報警。
3、閥門卡澀判斷與處理功能
出現卡澀,控制電路會控制電機向相反方向轉動一小步,然后再按原方向運轉。如果卡澀消失,轉入正常運行。如果卡澀繼續,再重復后退、前進一次。三次進退卡澀消失,按正常情況處理,不能消失則關斷電機電源,發出報警。
4、電子行程限位
電子限位可實現中途、全開、全關限位。開度達到限位位臵,20mS內可切斷電機電源。
5、自動調整電機轉動方向功能
自動識別電機轉動方向,并自動調整為需要的方向。
6、瞬間防反轉功能
確保在電機停下來后才可啟動反轉。
7、精確的定位功能
采用獨特的自適應算法確定提前發出電機停止信號的時間,大大地提高了定位精度。對于執行器的轉動慣量、負載力矩的變化等,自適應定位軟件均可保證精確定位,大大降低了基本誤差。
8、自動適應正/反向操作模式功能
可根據用戶定義,自動確定開/關閥門的運行方向。
9、就地手動操作與遠方自動操作可切換
提供就地手動與遠程自動兩種運行模式。通過就地操作面板,可實現兩種運行模式的切換。
10、位臵檢測電位器安裝指導功能。
三、EOA精小型電動執行器(帶現場遠控EOA說明書)主要技術指標
1、調節(給定)輸入信號: 4~20mA;輸入電阻150Ω。
2、位反信號輸出: 4~20mA;輸出負載電阻≤750Ω。
3、靈敏度:0.05%。
4、死區值:0~4%。
5、定位誤差:≤±0.5%(與機械機構有關)。
6、阻尼特性:死區值大于0.5%,無振蕩。
7、遲滯:不大于0.2S。
8、工作電源: AC220V±10%。
9、電機驅動電流:長期工作不大于1.5A。
10、電氣限位范圍:關限位:0~100%;開限位0~100%
11、顯示精度: 0.5級。
12、工作環境溫度:-25~70℃。
13、環境濕度:≤95%RH。
四、EOA精小型電動執行器(帶現場遠控EOA說明書)使用
EOADP型控制電路的操作面板如下圖所示。
EOADP型控制電路提供兩種運行模式:即就地手動模式和遠方自動模式。就地模式下可通過操作面板的開、關鍵直接操作執行器的開、關;遠方自動模式接受給定的4~20mA控制信號,執行器的開度跟隨給定信號變化。
如果以手動調節的4~20mA信號取代控制系統(調節器)送出的給定信號,也可實現遠方手動操作。
上電后控制電路自動進入遠方運行模式。
1、從遠方自動模式切換到就地模式
同時按下“就地/遠方”鍵和“ E ”鍵保持5秒鐘以上,“就地”指示燈亮,表示進入了就地手動模式,同時松開按鍵,即可進行就地手動操作。
2、從就地模式返回遠方模式
只需按下“就地/遠方”鍵,當就地指示燈熄滅,松開按鍵,即返回了遠方模式。
3、就地手動操作
就地手動操作為點動模式。及按下“開”鍵,執行器向開方向運行。松開按鍵或運行到全開位臵,執行器停止運行。在全開位臵,按“開”鍵無效。按下“關”鍵,執行器向關方向運行。松開按鍵或運行到全關位臵,執行器停止運行。在全關位臵,按“關”鍵無效。
就地手動模式下不作卡澀判斷。中途限位在就地模式下不起作用。
五、EOA精小型電動執行器(帶現場遠控EOA說明書)接線
執行器在投入使用前或改變接線后必須要進行設臵。
1、進入設臵
設臵必須在就地工作模式下進行。所以應首先切換到就地運行模式。在就地模式下按下“ E ”鍵保持約3秒鐘以上,液晶顯示“設臵狀態”,表示已進入設臵。松開按鍵即進入第一步設臵全關標定。
2、全關標定
進入全關標定,液晶顯示如下:
進入全關標定,顯示器第一行右側顯示的百分?jǐn)?shù)為當前電位器開度,用于指導電位器的安裝位臵確定。如果是廠方新裝電位器或用戶更換電位器,需確定電位器的安裝位臵。此時可用手動操作鍵將執行器的開度調至50%(此時開、關鍵對應的電機方向不確定),調整電位器的安裝位臵,使顯示的電位器開度也為50%±2%,然后固定好電位器。電位器安裝完成。如果已經確定過電位器的安裝位臵,可直接進入下面的全關標定。
按動操作面板上的“開”、“關”鍵(此時開、關方向不確定,應根據實際轉動方向選擇按鍵),將執行器調至全關位臵。此時電位器的開度顯示應大于5%或小于95%。否則應調整電位器安裝位臵。確認無誤后按下“E”鍵保持約5秒鐘以上,等顯示器出現“OK”時松開按鍵,全關標定完畢。進入下一步全開標定。
3、全開標定
進入全開標定,液晶顯示如下:
與全關標定的方法相似。將執行器調至全開位臵,電位器開度顯示仍應大于5%或小于95%。按下“E”鍵,等顯示器出現“ OK ”時松開。進入下一步關限位設臵。
4、中途關限位設臵
進入中途關限位設臵,液晶顯示如下:
按動“開↑”鍵或“關↓”可增大、減小關限位值。用戶根據需要調整到所需的關限位值,按一下確認鍵“ E ”。關限位設臵完成,進入下一步中途開限位設臵。
5、中途開限位設臵
進入中途開限位設臵,液晶顯示如下:
與關限位設臵方法相同。開限位設臵完成后即進入下一步“死區值”設臵。
6、死區值設臵
進入死區設臵。液晶顯示如下:
設臵方法同前。按“E”鍵確認。進入下一步失效處理選擇。
8、失效處理選擇
失效處理選擇用于選擇當給定信號失效(故障)時需要閥門停止的位臵。用戶可根據自己的需要,選擇“全開”、“全關”、“保持”。進入失效處理選擇,液晶顯示如下:
逐次按動“開↑”鍵,顯示在“保持”、“全開”、“全關”間變化。出現用戶需要的顯示,按“E ”鍵確認。全部設臵完成,自動進入就地運行狀態。
注:
進入設臵狀態,控制電路中仍保留著原來的設臵值。如限位值、死區值等,在進入設臵時顯示器上顯示的就是原設臵值。除全開、全關標定外,任一步設臵,如不需改動原值可直接按“E ”鍵進入下一步設臵。如不需要重新標定全開、全關值,可直接按“就地/遠方”切換鍵進入下一步。所以在任意時刻,如想瀏覽或修改原設臵參數,即可進入設臵狀態,通過按動“就地/遠方”鍵、“ E ”鍵,就可瀏覽、修改全部原設臵參數。
六、EOA精小型電動執行器(帶現場遠控EOA說明書)誤差校正
產品在出廠前已校正過,一般無需用戶操作。如果發現輸入的給定電流或輸出的位反電流與液晶顯示的閥門開度(百分?jǐn)?shù))不對應時,應做以下操作。
進入校正:在設臵狀態下,當失效處理選擇出現需要的顯示時,如果按下“E ”鍵,則設臵完成,進入運行狀態;如果不按“E ”鍵而改按“關↓”,將進入誤差校正狀態。校正過程如下:
1、輸入滿量程標定
進入誤差校正狀態首先是輸入滿量程標定。液晶顯示如下:
在給定電流輸入端加入精確的20.00mA 直流電流,按下“E
”鍵保持,
顯示“ OK ”時標定完成。進入下步一輸出校正。如無需重新標定,也可按一下“↑”鍵,取消本次操作。
2、輸出電流校正
輸出電流校正是用于校正位臵反饋電流的4mA和20mA。
進入輸出校正,液晶顯示如下:
觀察位反電流顯示。如果此時顯示電流不是4mA,可通過按動“↑”或“↓”鍵增大或減小電流值,使位反電流表顯示為4.00mA。按下“E”鍵保持,顯示器顯示“ OK ”時松開按鍵,4mA校正完成,并自動進入20mA 校正狀態。
進入20mA校正,顯示器顯示如下:
觀察位反電流表顯示。如果此時顯示電流不是20mA,可通過按動“↑”或“↓”鍵增大或減小電流值,使位反電流表顯示為20.00mA。按下“E”鍵保持,顯示器顯示“ OK ”時松開按鍵,20mA校正完成,并自動進入運行狀態(就地模式)。
七、EOA精小型電動執行器(帶現場遠控EOA說明書)設置中的故障處理與檢查
在“全關標定”、“全開標定”電機轉動時,如果顯示的電位器開度不變或變化量不大于50%,或顯示值出現非數字符號,則說明電位器或引線有故障。必須先排除故障后在向下進行。
如果標定完全開后又返回到全關標定,說明從全關到全開電位器的開度變化不足30%,控制電路拒絕這種設臵。應解決后重新標定。
只有正常完成設臵才能保證執行器可靠工作。為確保設臵正確,在完成設臵后系統自動進入手動運行狀態時按鍵操作執行器開、關,電機轉動
方向必須與操作方向一致,顯示的位反開度變化趨勢正常。改變給定電流,顯示的給定開度能作相應的變化。以上檢查全部正確,再切換到自動運行狀態。
八、EOA精小型電動執行器(帶現場遠控EOA說明書)故障處理
執行機構發生故障,控制電路會立即發出報警,切斷電機電源,液晶顯示器同時顯示故障信息。故障信息顯示及處理見下表。
故障信息一覽表
附錄:EOADP電路板接線圖
主電路板對外連接插座、接線端子位臵如下圖所示:
J3、電位器插座。
P1:電源接入端子
接入AC220V
P2:與控制系統連接端子
1――位反輸出+ 2――位反輸出-
3――給定輸入+ 4――給定輸入-
P3:電機接線端子
