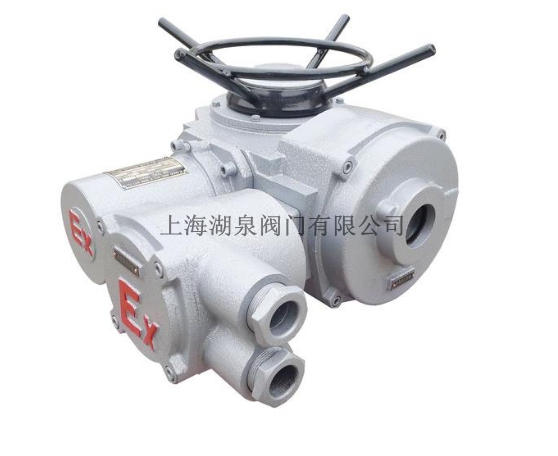

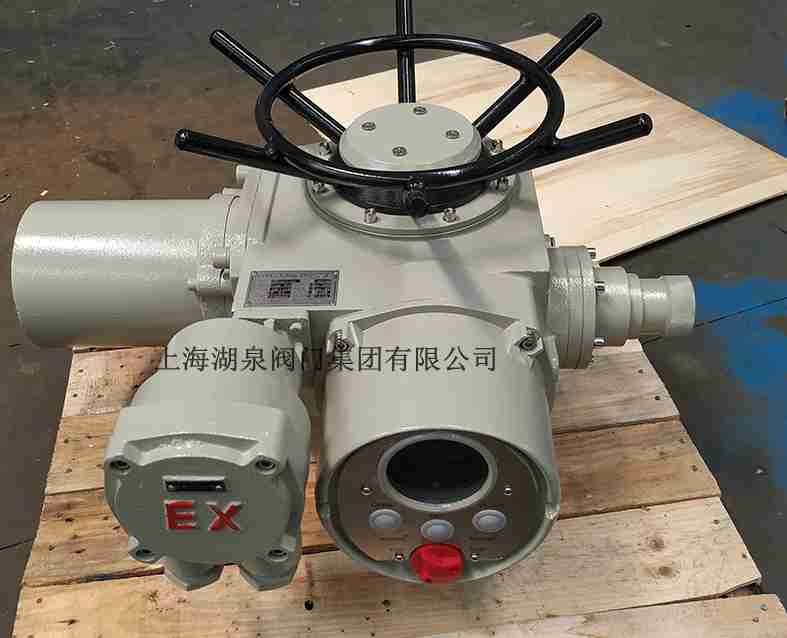

上海湖泉閥門集團有限公司DZW45-24B
閥門電動裝置生產廠家, 咨詢:
021-64162222 , DZW多回轉閥門電動裝置是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等??捎糜诿鳁U閥,也可用于暗桿閥。 本產品電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點??蓪﹂y門實行遠控、集控和自動控制。DZW45-24B
閥門電動裝置產品廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業?!ZW45-24B閥門電動裝置多回轉電動裝置結構Z型電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手—電動切換機構、手輪及電氣部分組成。其傳動電動機:戶外型采用YDF型,隔爆型采用YBDF型閥門專用三相異步電動機。減速機構:由一對直齒輪和蝸輪副兩級傳動組成。電動機的動力經減速機構傳遞給輸出軸。DZW45-24B閥門電動裝置力矩控制機構:結構見圖5、圖6。當輸出軸上受到一定轉矩后,蝸桿除旋轉外還產生軸向位移,帶動曲拐,曲拐直接(或通過撞塊)帶動支架產生角位移。當輸出軸上的轉矩增大到整定轉矩時,則支架產生的位移量使微動開關動作,從而切斷電機電源,電動機停轉。以此實現對電動裝置輸出轉矩的控制,達到保護電動閥門的目的。
湖泉閥門廠家DZW45-24B
閥門電動裝置產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定;隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分:通用要求》,GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。按控制方式又可分為常規型、整體型和整體調節型。 DZW45-24B閥門電動裝置可能發生的環境。(如:可燃性氣體,粉塵環境,煉油、石化廠,加油站、加氣站等)性氣體環境在大氣條件下,氣體、蒸汽或霧狀的可燃物質與空氣構成的混合物,在該混合物中點燃后,燃燒將傳遍整個未燃混合物的環境,將引起空氣防爆電氣設備,在規定條件下不會引起周圍性環境點燃的電氣設備分為兩類:煤礦井下電氣設備,DZW45-24B閥門電動裝置除煤礦、井下之外的所有其他性氣體境用電氣設備,又可分為ⅡA、ⅡB、ⅡC類,標志ⅡB的設備可適用于ⅡA設備的使用條件;ⅡC可適用于ⅡA、ⅡB的使用條件。
上海湖泉 DZW45-24B閥門電動裝置電源:常規,三相380V(50Hz),特殊,三相660V、415V(50Hz、60Hz);單相220V、110V(50Hz、60Hz), 工作環境環境溫度:-40~+80℃相對濕度:≤95%(25℃時)防護類型戶外型:DZW45-24B閥門電動裝置用于無易燃、易爆和無腐蝕性介質的場所;隔爆型:有dI和dIIBT4兩種,dI適用于煤礦非采掘工作面;dIIBT4用于工廠,適用于環境為IIA、IIB級T1-T4組的性氣體混合物。(詳見GB3836.1)防護等級:IP55(特殊訂貨IP65、IP67)工作制:短時10分鐘(特殊訂貨30分鐘)Z10-24B,Z15-24B,Z20-24B,Z30-4B,Z45-24B,Z60-24B,Z90-24B,Z120-24B,Z10-18B,Z15-18B,Z20-18B,Z30-18B,Z45-24B,Z60-24B,Z90-24B,Z120-24B,ZB10-24W,ZB15-24W,ZB20-24W,ZB30-24W,ZB45-24W,ZB60-24W,ZB90-24W,ZB120-24W,DZB10-24W,DZB15-24W,DZB20-24W,DZB30-24W,DZB45-24W,DZB60-24W,DZB90-24W,DZB120-24W
DZW45-24B閥門電動裝置主要技術參數
型號 規格 |
公稱轉矩(N·m) |
公稱推力(KN) |
zui大閥桿直徑 |
zui大轉圈數(圈) |
手動 速比 |
輸出轉速(r/min) |
電機功率(KW) |
參考重量(Kg) |
Z5 |
50 |
20 |
28 |
60 |
1:1 |
12 |
0.12 |
28 |
Z10 |
100 |
40 |
28 |
60 |
1:1 |
24/36 |
0.25/0.37 |
45 |
Z15 |
150 |
24/36 |
0.37/0.55 |
50 |
Z20 |
200 |
100 |
40 |
60 |
1:1 |
18/24 |
0.37/0.55 |
55 |
Z30 |
300 |
18/24 |
0.55/0.75 |
58 |
Z45 |
450 |
150 |
48 |
120 |
1:1 (20:1) |
24/36 |
1.1/1.5 |
110 |
Z60 |
600 |
24/36 |
1.5/2.2 |
120 |
Z90 |
900 |
200 |
60 |
120 |
1:1 (25:1) |
24/36 |
2.2/3 |
139 |
Z120 |
1200 |
24/36 |
3/4 |
142 |
Z180 |
1800 |
325 |
70 |
150 |
22.5:1 |
18/24 |
4/5.5 |
250 |
Z250 |
2500 |
18/24 |
5.5/7.5 |
255 |
Z350 |
3500 |
700 |
80 |
150 |
20:1 |
18/24 |
7.5/10 |
330 |
Z500 |
5000 |
18/24 |
10/15 |
350 |
DZW45-24B閥門電動裝置技術參數
型號 |
H |
H1 |
L1 |
L3 |
F1 |
F2 |
F5 |
ΦD |
Z5 |
230 |
95 |
140 |
250 |
215 |
- |
120 |
170 |
Z10~Z30 |
320 |
130 |
200 |
315 |
255 |
320 |
175 |
350 |
Z45/Z60 |
415 |
195 |
280 |
430 |
275 |
395 |
235 |
470 |
Z90/Z120 |
455 |
195 |
285 |
490 |
310 |
430 |
250 |
500 |
Z180/Z250 |
585 |
250 |
320 |
530 |
360 |
480 |
295 |
320 |
Z350/Z500 |
720 |
280 |
400 |
1080 |
420 |
445 |
440 |
565 |
湖泉閥門廠家DZW45-24B閥門電動裝置產品符合本公司的企業標準Q/320411CLZ003-2014《礦用隔爆型閥門電動裝置控制箱》的規定;符合GB/3836.1-2010《爆炸性環境 部分:設備 通用要求》;GB/3836.2-2010《爆炸性環境 第2部分:由隔爆型“d保護的設備”》、GB/T 5590-2008 及MT/T 661-2011 的規定。DZW45-24B閥門電動裝置 防爆型式為礦用隔爆型,防爆標志為“ExdI Mb”。電纜引入裝置型式為壓緊螺母。使用環境主要技術參數 使用環境: 環境氣壓:86kPa~110kPa;環境溫度:-10℃~+40℃; 空氣平均相對濕度:不大于95%(+25℃); DZW45-24B閥門電動裝置煤礦井下有瓦斯,煤塵等爆炸危險的環境;無垂直淋水和濺水場合;DZW45-24B閥門電動裝置無強烈震動和沖擊的地方; 無破壞金屬和絕緣材料的腐蝕性氣體的地方。 與水平面安裝不超過15 ?
