電動閥門執行器調試方法,一看就能明白哈

[ 2023-03-13 ]
電動閥門執行器調試方法,一看就能明白哈,不同的執行器調試方法都是不一樣的, 具體的調試方法可以咨詢我公司技術電話。電動閥門執行器調試方法如下:
(1)移動轉圈數調整齒輪至所需的轉圈的位置;
(2)手動或電動關閉閥門;
(3)轉動關指示盤使關向標志對準指針;
(4)用鉗子夾住電位器轉軸,面對該度盤,逆時針轉動電位器軸接近終端位置,然后擰緊電位器齒輪的緊定螺釘;
(5)電動或手動操作閥門至全開位置,保持關向該度盤不動,轉動開度指示盤使開向標志對準指針;
(6)電動操作閥門檢查閃光燈,閥門開的過程中紅燈閃光,全開時紅燈長亮;閥門關閉過程中綠燈閃光,關到位時綠燈長亮。
電動執行器與閥門間安裝后,必須對力矩控制器、行程控制器、開度指示器分別進行調試,方可使用。調試前,必須檢查開度指示器上的電位器是否已脫開(把電位器軸上齒輪的緊定螺釘松開即可),以防損壞;檢查電機的旋向,電動閥門執行器控制線路是否正確,以防電機失控。

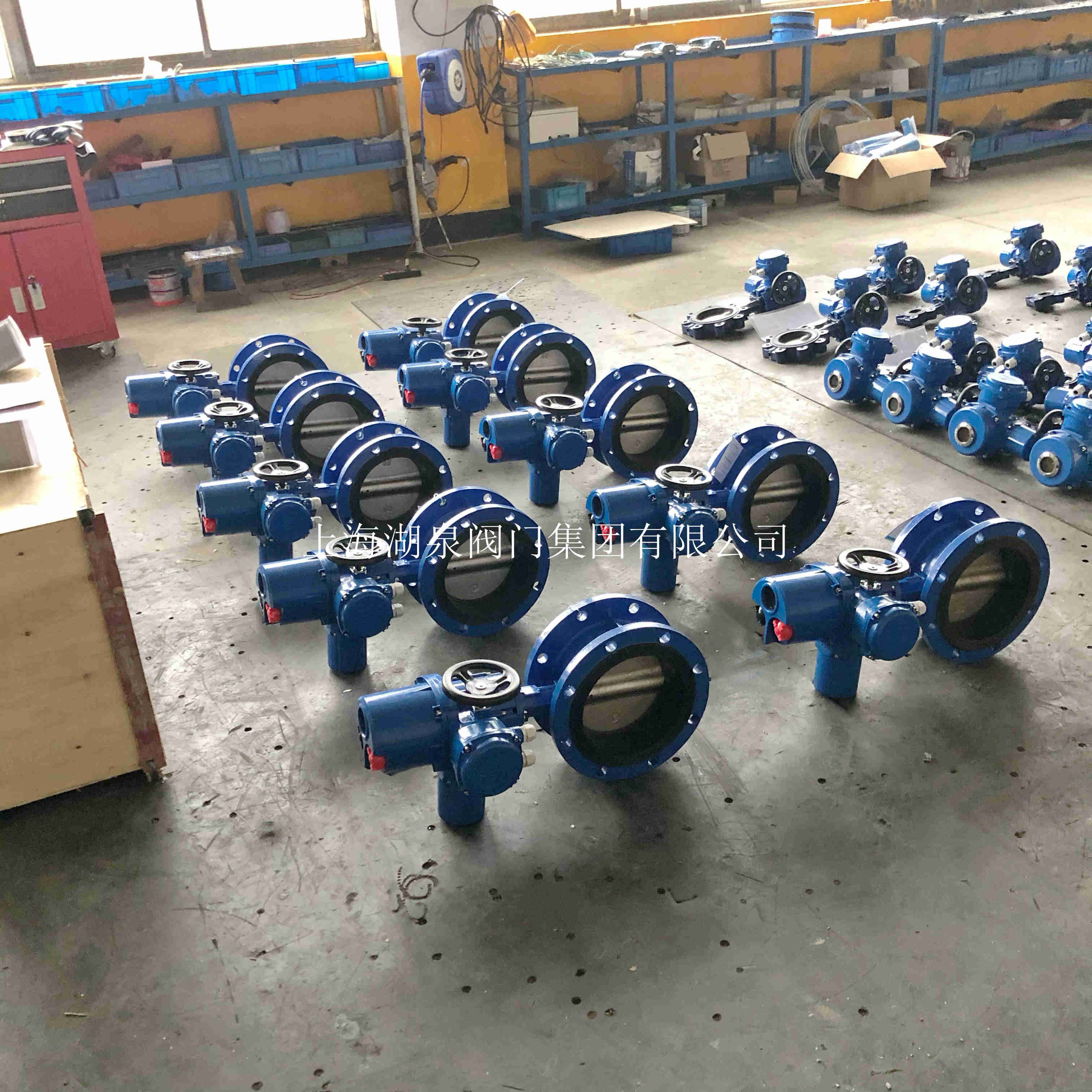

 電動閥門

電動執行器在市面上又被稱作閥門電動裝置,電動頭,電動執行機構,它是控制各類閥門的一種裝置。

    電動執行器的調節方法:

    首要咱們來說一下在調試前的應該做什么預備,以及要預備哪些輔助東西來輔助咱們進行調試。

    要預備的東西以及設備等物品在文章結尾注明,咱們能夠進行參閱。

    步在還未通電的時分,手動的把電動執行機構調到中心的方位,操作方法改為就地操作。

    做完這兩部咱們挑選通電,然后就調查執行器的運轉方向和閥動作的方向是不是共同的,假如不是共同的我門要將電源線換相。

    全關方位調試往后,咱們要調試全開方位了,也是要先看一下開限位的信號是不是正確,不然就去調整開限位。

    在兩者都調試好了之后,將電動閥來回的動作幾遍,看到信號都正常了就能夠了。

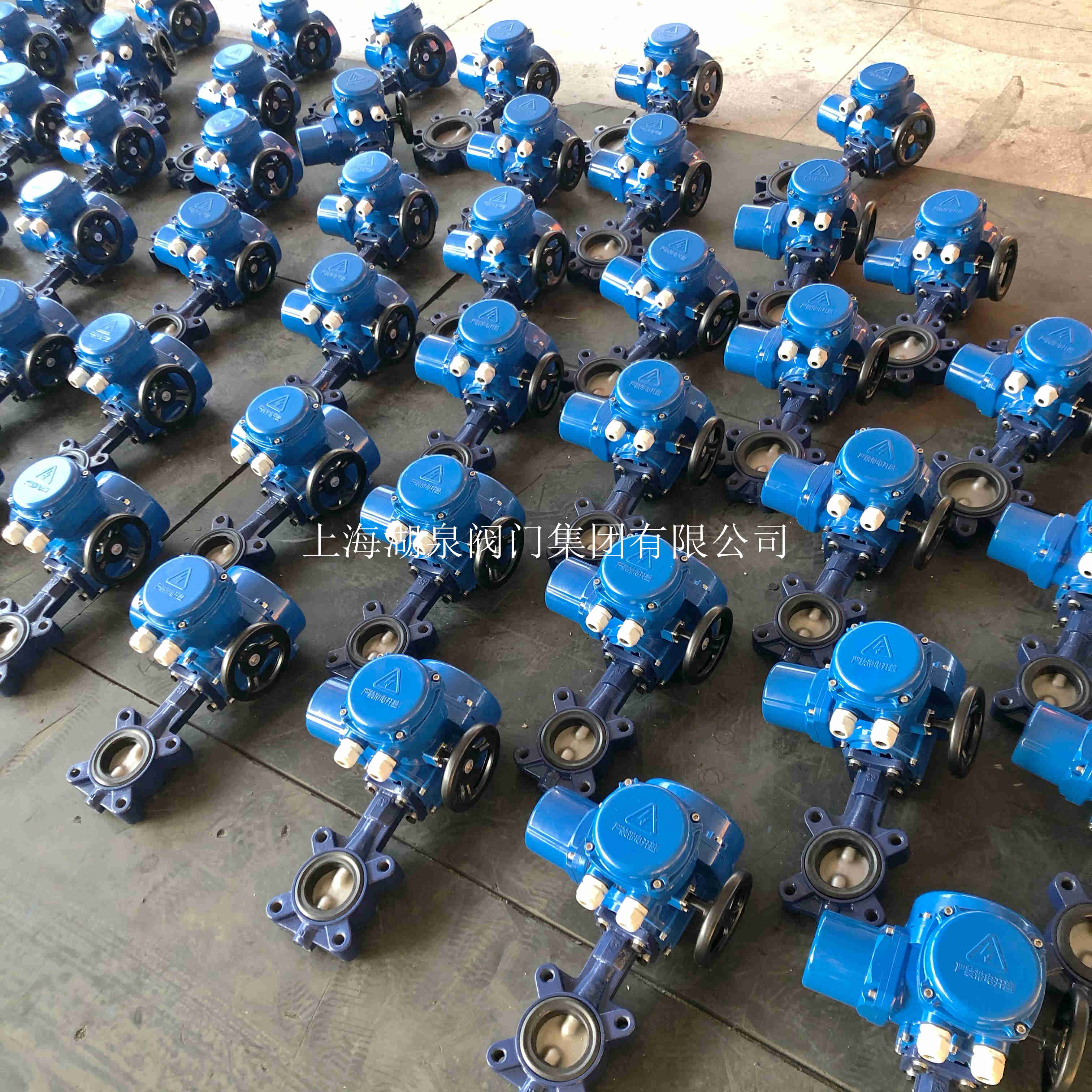

 電動閥

電動閥門執行器開關角度如何調整
1、 電位限位的調整
松開形成擋塊的螺釘,用螺絲刀輕敲行程擋塊,即可調整行程擋塊的角度,從而改變電位限位的開度角度。最后,切實緊固好行程擋塊的螺釘。5、10、的行程擋塊和行程開關布局圖
25/50/100/200行程擋塊和行程開關布局圖
2、 電位器的調整(開度型、智能型)
A、電位器的電阻值為1千歐、5千歐。
B、用手柄轉動閥門到全閉位置。
C、松開電位器,轉動電位器齒輪,用萬能表測量4-5接線端子間的電阻值,使得4-5的電阻值到5歐以下,緊固電位器固定螺釘。(如果是智能型的七線接插件連接時請測量隊RV和RS兩插孔的電阻值)
注意:手動操作時,不能過分超出全開,全關的極限值位置,轉角過大,會導致其部件的損壞。
3、 機械限位的調整
A、 用手柄轉動到全開位置
B、松開鎖緊螺母,旋轉調整螺釘,使之與機械擋塊接觸,然后,反方向旋轉螺釘半圈,鎖緊螺母。
C、 同樣方法,可進行全閉位置的機械擋塊的調整。

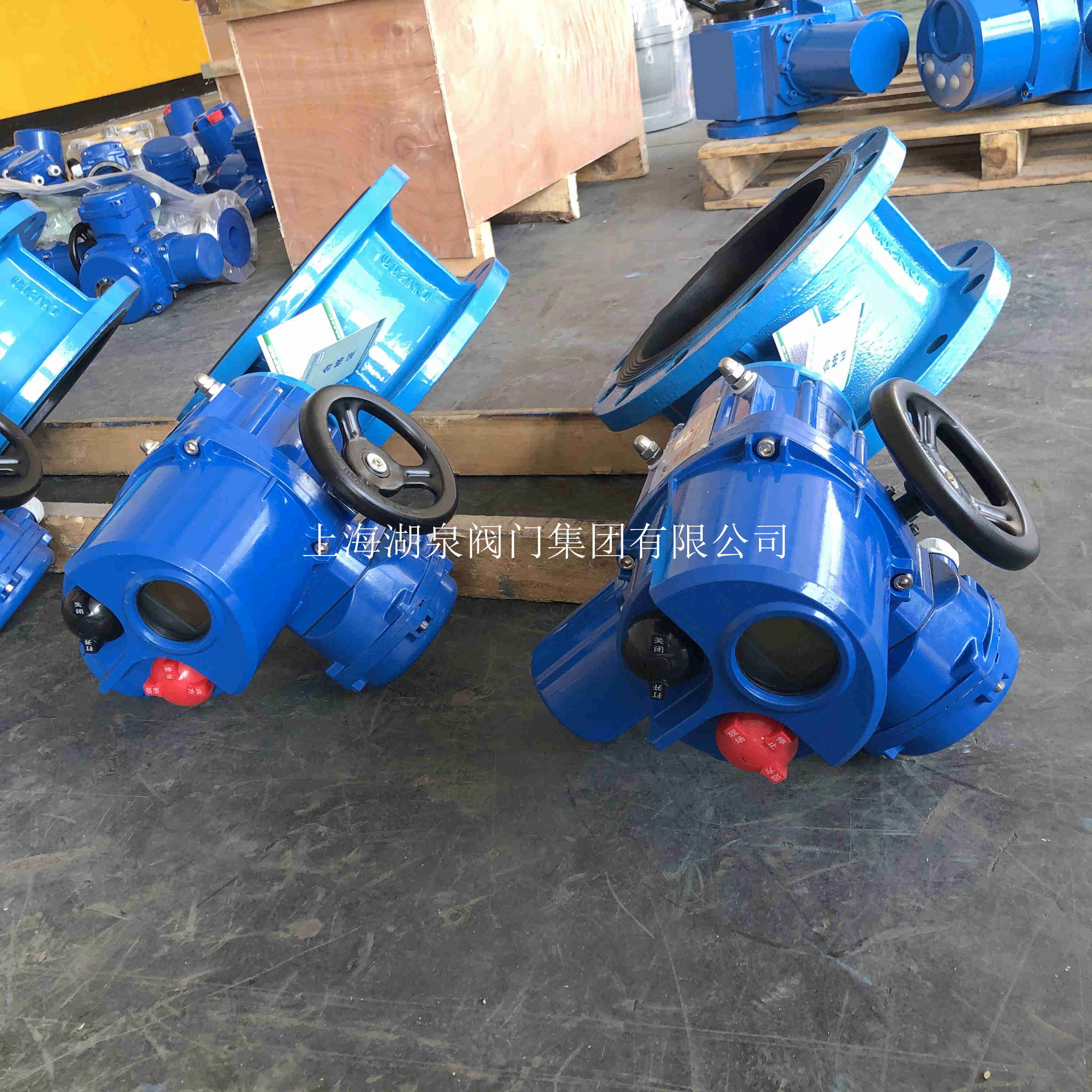

電動閥門廠家
1、電動執行器極限位置開關的調整。(S型電路)
    ●下開關為閉位置開關、上開關為開位置開關;
    ●將閥門手動至全閉位置;
    ●松開行程擋塊固定螺釘,轉動下開關對應擋塊,使行程開關切斷,然后緊定擋塊螺釘;
    ●反方向調整方法同上。

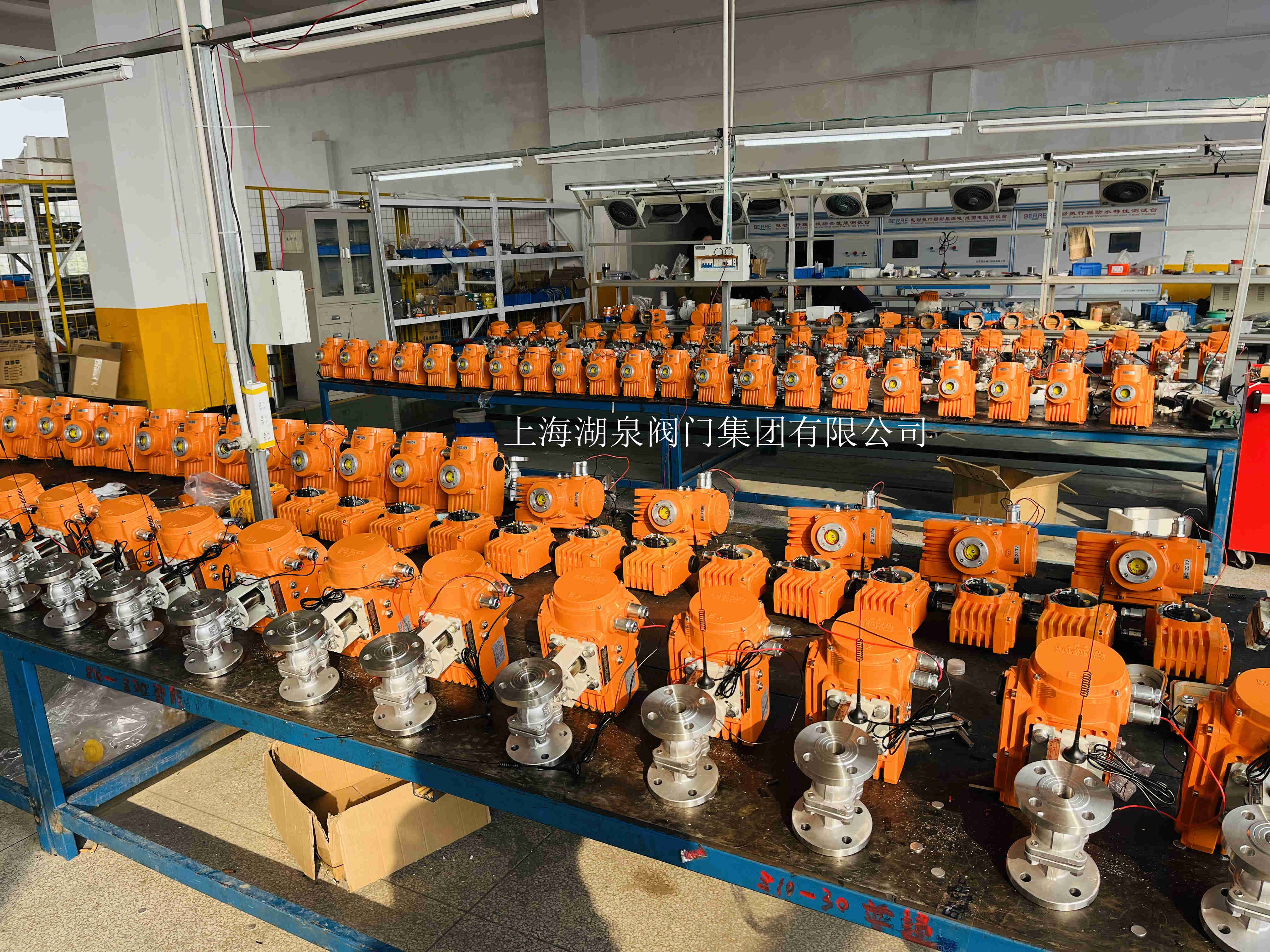

 電動執行器
  2、電動執行器帶中間位置開關的調整。(MS型電路)
    A、閉位置行程開關   B、開位置行程開關   C、D、中間位置開關
    ●用手柄驅動閥門至全閉位置
    ●松開行程擋塊固定螺釘,轉動下面擋塊,使A行程開關切斷,然后固定螺釘
    ●反之,調整閉位置開關
    ●再用手柄驅動閥門到所需位置,轉動C、D開關的擋塊,直到行程開關動作為止,然后堅固擋塊。
    3、電動執行器電位器的調整(PIU/PCU/CPT/SP型電路)。
    ●電位器的電阻值為:500Ω或1KΩ
    用手柄轉動閥門到全閉位置。
    松開開度齒輪堅固螺釘,用萬用表測量接線端子18-19接線柱之間的電阻值,使18-19之間的電阻值到45Ω以下,擰緊緊固螺釘。
配線請按PIU型電路接線。

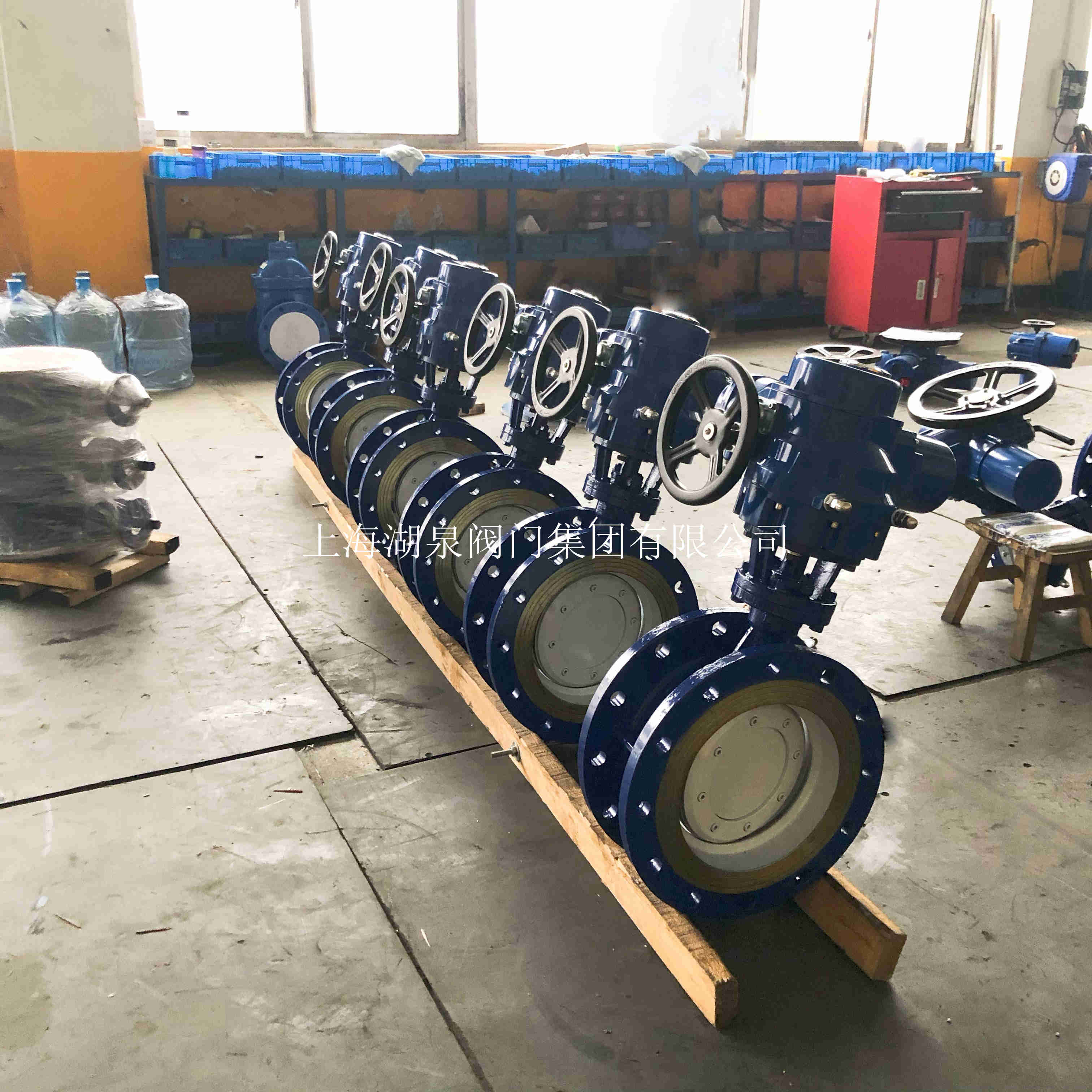

電動閥門執行器
4、電動執行器機械擋塊的調整。
    開關型(S/MS型電路)
    ①手柄轉動至全開位置如下圖
    ②松開鎖緊螺母,使調整螺釘與擋塊相接觸,然后,往回轉動半圈,鎖緊螺母。
    ③反方面調整方法同上。
    ●調節型(PCU型電路)
    ①機械擋塊調整如下圖從全開信號位置起,手柄轉動半圈全開極限開關動作再轉動半圈,松開鎖緊螺母,擰緊調整螺釘,使之與擋塊相碰,緊固鎖緊螺母。
    ②反方向全閉位置的調整同上。
    5、電動執行器手動操作
    ●進行手動操作,必須先把電源切斷,再摘下驅動蓋的橡膠帽。將附帶的手柄插入六角孔內,順時針方向轉動開度減小、逆時針開度增大。
    ●標度板到全開,全閉位置時極限開關產生動作,再轉動半圈會碰到機械擋塊上,過分轉動會導致其他部位的損壞,因此要避免用力過大
  6、電動執行器電機操作
    ●電動操作前先用手動操作的方法檢查標度板和閉門的位置(全開,全閉)是否一致。
    ●檢查接線是否正確,同時必須選用外部切換開關,確定開閉動作。
    ●確認以上狀態后,開始電動操作。
