電動閥門執行器如何接線呢,上海湖泉閥門廠家告訴你電動閥門一般分常閉和常開兩種,常閉型是指斷
電時閥門處于關閉狀態,常開型即是斷電時閥門處于開啟狀態;另外接線還分三線和兩線制,大口徑大多是三線制的,小口徑的會有兩線和三線制兩種
閥門電動執行器分為開關式和可調式,開關式的原理是打開電源、打開位置。調節閥的原理是輸入4-20ma或0-10v電流信號來調節閥門的開啟。電動閥門 器和閥體組成,有許多用戶不知道電動閥門的接線,下面詳細說明。 裝有細小電動執行器的六線電動閥分為開關型和調節型、驅動開關控制和信號反饋控制組件。 開關式六線電動閥的六端功能如下:1,2,3驅動控制,4,5,6為信號反饋控制;
它的工作原理: 在1、2連接時,閥門開啟,同時保持4和5電路,反饋電氣閥開啟到位置信號:1,3連接,閥門關閉,同時保持4和6電路,反饋電氣閥關 號可調六線電氣閥的六個終端功能如下:1,2用于電氣驅動控制,可連接ac220v或dc24v電源電壓(如需要380v電壓),3,4用于輸入信號控 收4-20ma電流信號或0-10v電壓信號5,6用于輸出信號反饋控制,相應的反饋4-20ma電流信號或0-10v電壓信號可以遠程控制 電動閥門通常由電動執行器和閥門組成,電動閥門通過電動執行器來驅動閥門,以實現閥門的開關動作為了達到管道介質開關的目的電磁 電動閥門;是利用電磁線圈產生的磁場來拉動閥芯,從而改變閥體開啟,線圈斷電,閥芯取決于彈簧壓力回退。

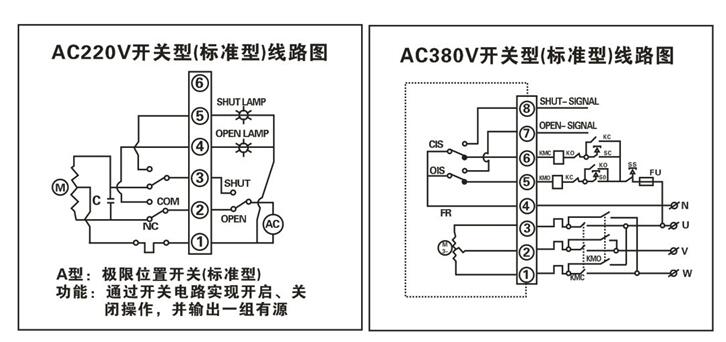

開關型
電動執行器接線圖
無源觸點型電動執行器接線圖

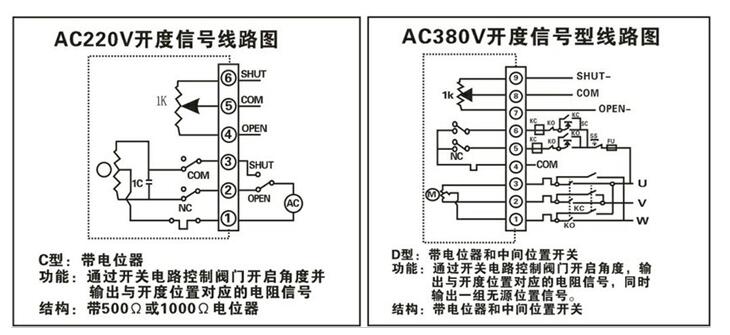

開度信號型電動執行器接線圖

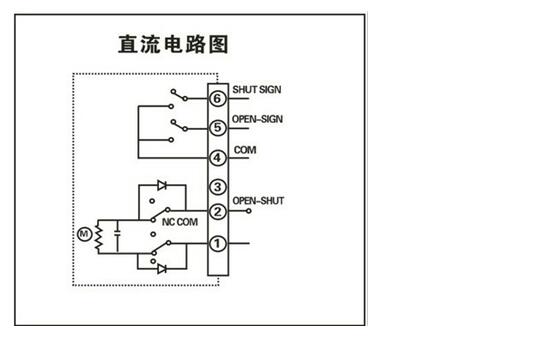

直流電路接線圖
