電動閥限位調節方法

[ 2021-07-07 ]
電動閥限位該如何調節呢,電動閥限位調節方法的步驟如下。如有不懂的地方可以咨詢我們技術相關人員。
電動閥如何調整限位,調不到位會不會對閥門有哪些危害,以調整執行機構內的限位開關,具體可參看說明書,調整不到位回造成閥門開關不到位,這個要看電動執行機構有沒有力矩保護和過熱保護功能,如果有的話,調的話,影響不大,如果沒有的話,限位碰不到電機就會一直轉,直到燒壞。電動閥的限位有位置限位,機械限位,力矩限位(高端執行機構或智能執行機構)。一般調試的時候調整位置限位開關,機械限位防止位置開關失靈后保護執行機構過力矩,防止燒壞電機或損害閥門。
如果調整不當,會造成閥門內漏或行程不到,或者損壞閥門
電動閥門執行器與調節閥連接后必須設定執行器以滿足閥門控制的要求。根據閥門類型調整執行器的限位開關 是決定“行程”或“關斷力/行程”,其限位開關的調整如圖11所示,圖中左為下限,右為上限。
調整的原則: 對于直通閥,首先根據“關斷力/行程”設置關的位置,然后根據閥門的額定行程設置開的位置。 對于三通閥,根據“關斷力/行程”設置二個終端位置,然后根據“關斷力/行程”決定執行器限位開關。
電動閥門執行器手輪操作,使閥芯接觸閥座,當閥桿開始軸向動作時,閥桿受力為蝶形彈簧的反作用力。 繼續手操同方向使閥桿向下位移,蝶形彈簧被壓縮到圖7所示對應執行機構的數值時,保證所需的關斷力,防止 泄漏。 執行機構與調節閥門安裝連接組合后的產品調試必須作到三位同步:調節閥位置、行程開關位置、對應信號位 置。 具體調試步驟:(詳細閱讀) (1)當執行器與閥門連接組合好后,通過菜單操作將執行機構的作用方式設置為“反作用”(默認方式為“反作 用”),返回主菜單;用手動(或控制器的手/自動操作鍵方式)將閥門開啟(將閥芯向上至全開位置),調整齒條板 上的凸塊

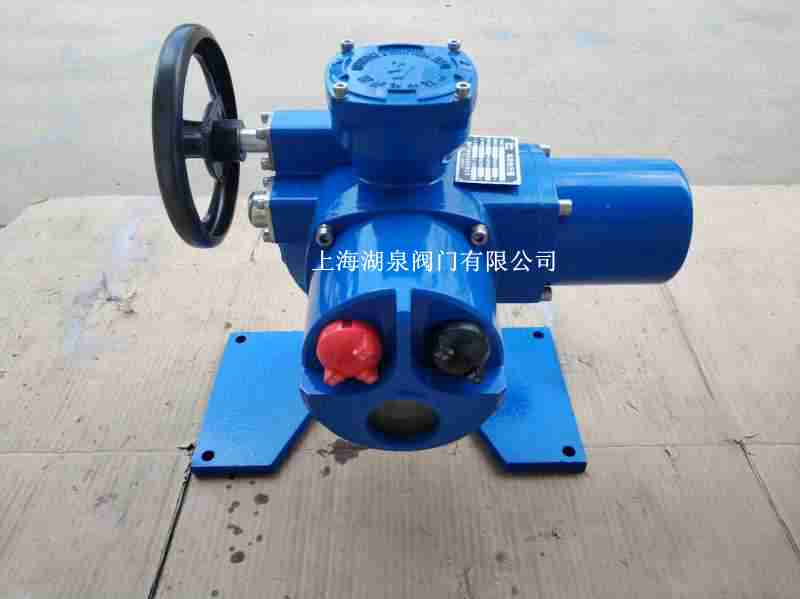

 電動閥

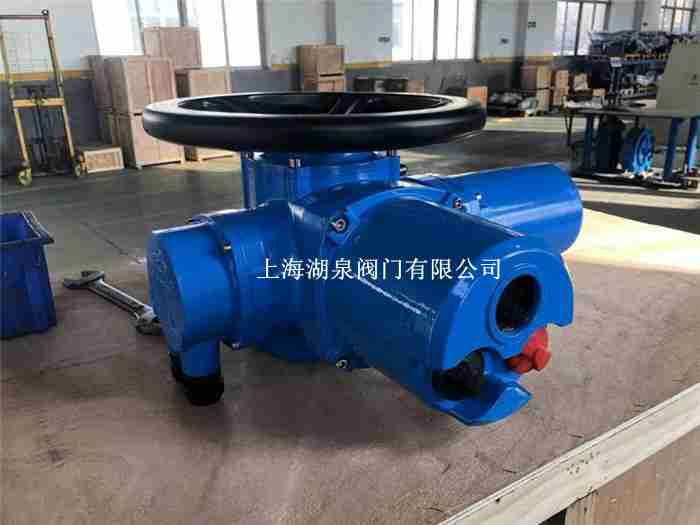

電動執行器機械限位的調整原理1、電動執行器出廠時,裝置上的兩機械限位螺釘已調好并緊固,無特殊需求,用戶不須松動。2、如遇必須調整限位螺釘時,應首先確定該螺釘所限制的閥門位置。當閥門右旋為關時,右側為關限位螺釘,左側為開限位螺釘(當箱罩開度窗向上,面對限位螺釘調整端面)。3、當調好閥門極限位置(或所需位置)時,先向內旋入限位螺釘至與扇形蝸輪端面接觸,而后再退回0.5-1圈(使之成為行程限位或過轉矩的安全保護)。最后將限位螺釘外端的放松螺母可靠擰緊,至此電動執行器機械限位調整完畢。4、電動執行器限位原理開、關運行試驗:在檢驗開、關設置及機械限位后,對閥門進行三次開或關操作(使用控制上的開關按鈕,同時檢查開/關指示燈)。
 電動閥限位調節方法
1、直線力電機是直線電機的一種,主要是作為執行器應用于電液伺服閥等位置伺服或開關量控制系統。
2、開啟-關閉位置指示器。適用于遠程指示的限制開關。
3、速度控制閥可以用來控制由氣動執行器*作的閥門的開啟或關閉速度
4、無線設備包括行動電話、雙向無線電、遙控車庫門開啟裝置、電視遙控器,以及全球定位系統接收器
5、位置指示開關可用在雙作用氣動或液動執行器上。
電動閥限位開關的原理。電動閥是由兩在部份組成,一部份是電動執行機構,一部份是閥門,閥門的開關動力來源于電動執行機構,并且電動執行機構上有兩組行程開關,電動閥初次運行時,需要設定開關閥的行程,行程設定好后,可以達到開到位時電動執行機構自動停止,關到位后電動執行機構也可以自動停止,達到自動化控制。
