談?wù)勲妱?dòng)控制
閥門型號、原理、接線圖

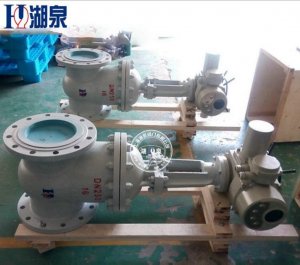

電動控制閥門型號
ZAZP型電動直通單座調節閥 ZAZN電動直通雙座調節閥
ZAZM/P電動套筒調節閥
ZAZQX型電動三通合流(分流)調節閥
ZAZS型電動角型調節閥
ZAZS型電動角型調節閥
HTNT961Y減溫水調節閥
ZAZT、ZAZTC型電動隔膜調節閥
ZAZPF46-10W型電動襯氟波紋管調節閥
ZDLP型電子式電動單座調節閥
ZDLN型電子式電動雙座調節閥
ZDLM(P)型電子式電動精小型套筒調節閥
ZDZDLPM型智能型電動調節閥
ZDLQ、ZDLX型電子式電動三通調節閥
ZDLW電子式電動調節閥。
電動控制
閥門原理
電動控制閥門是由兩在部份組成,一部份是電動執行器,一部份是閥門,閥門的開關動力來源于電動執行器,并且電動執行器上有兩組行程開關,電動閥初次運行時,需要設定開關閥的行程,行程設定好后,可以達到開到位時電動執行機構自動停止,關到位后電動執行器也可以自動停止,達到自動化控制。電動控制閥節閥執行器內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
工作電源:DC24V,AC220V,AC380V等電壓等級。
輸入控制信號:DC4-20MA或者DC1-5V。
反饋控制信號:DC4-20MA(負載電阻礙500歐姆以下)。
通過接收工業自動化控制系統的信號(如:4~20mA)來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。

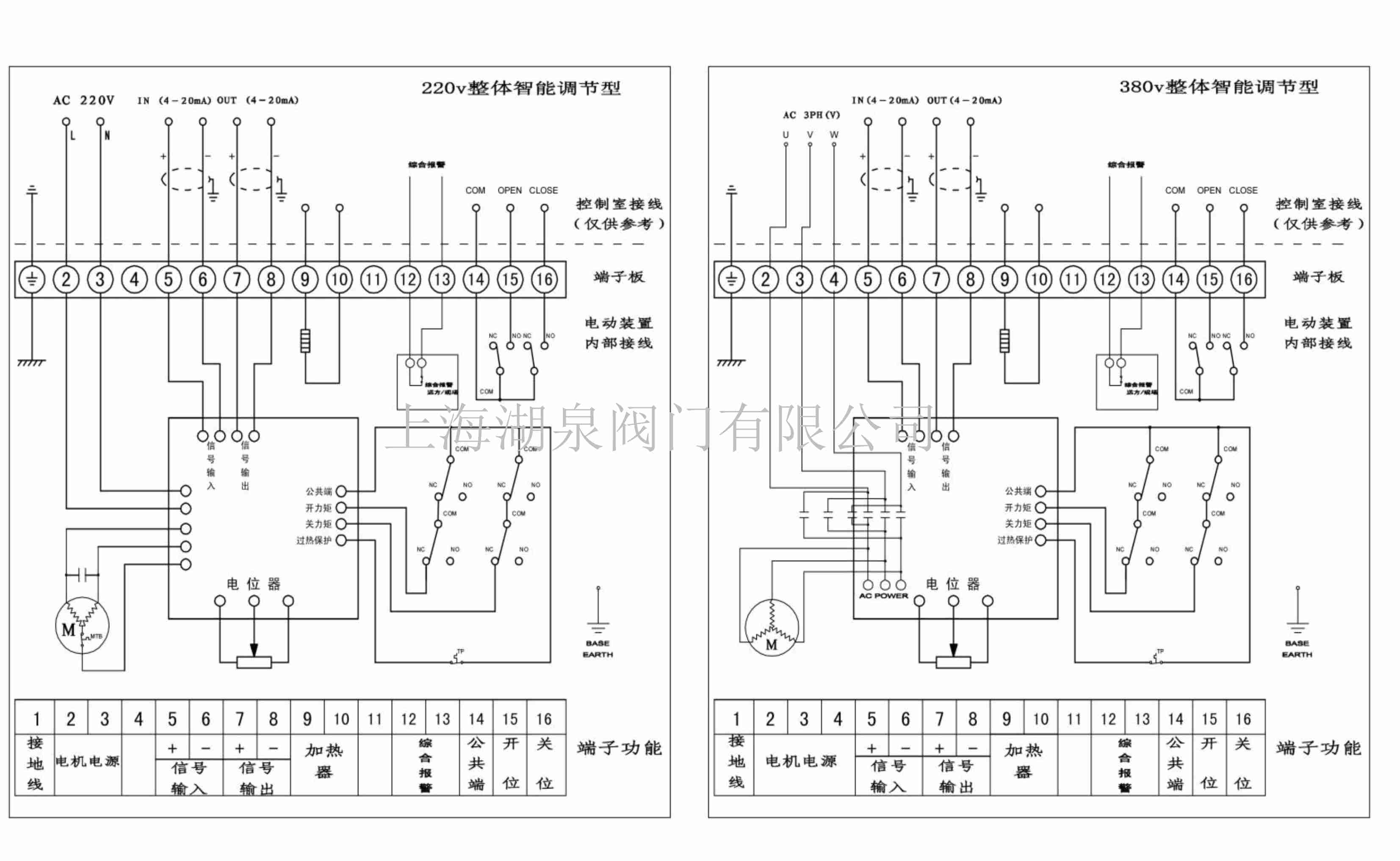

電動控制閥門接線圖
