電動閥門怎么接線和結構圖解呢?電動閥門最簡單的有兩根/三根(220V/380V)的電源線,三根控制線,其中一根是公共線,另兩根是,一個控制開,一個控制關。貴一些的還有兩根,是故障的無源的開點或閉點信號線;再貴一些的還有兩根,是開度反饋的線,一般是4~20MA。電動閥接線:開與關控制3根(開1根,關1根,公共端1根),開到位與關到位3根(開到位1根,關到位1根,公共端1根),共計6根線。其中開到位與關到位為無源觸點。
電動閥門的常見接線方式 電動閥門包括電動閘閥、電動蝶閥、電動球閥、電動截止閥、電動調節閥、電磁閥等,電動閥門分為開關式和可調式,開關式的原理是打開電源、打開位置。電動調節閥的原理是輸入4-20ma或0-10v電流信號來調節電動閥門的開啟。電動閥門 器和閥體組成,有許多用戶不知道電動閥門的接線,下面詳細說明,裝有細小電動執行器的六線電動閥門分為開關型和調節型、驅動開關控制和信號反饋控制組件。
電動閥門按閥位功能可分為:開關型電動閥和調節型電動閥;按閥位形式可分為:電動球閥和電動蝶閥;按閥體形狀還可以分為:普通電動閥和微型電動閥。電動閥常規為開關型,也有調節型的,比如:風機進水管調節水流等。開關型電動閥一般分常閉和常開兩種,常閉型是指斷電時閥門處于關閉狀態,常開型即是斷電時閥門處于開啟狀態;另外按接線還分三線和兩線制,大口徑大多是三線制的,小口徑的會有兩線和三線制兩種。

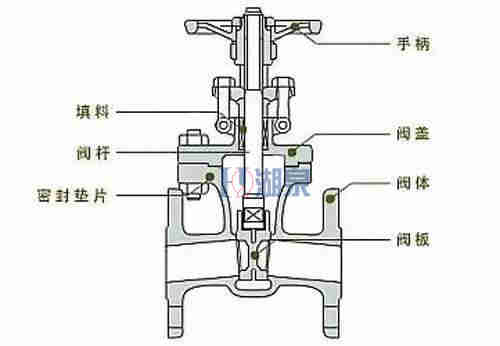

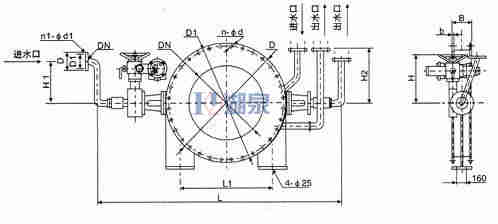

電動閥門結構圖解
無源開關式(開關型帶無源觸點型反饋接線圖)
有源開關式(普通開關型帶有源燈指示接線圖)
開度電位計型(開關型帶開度式接線圖)
智能調節式(輸入輸出4-20mA智能調節型接線圖)
交流AC380V(帶無源觸點反饋380V電源接線圖)
直流DC24V(交換正負開關同時無源信號反饋24V電源接線圖)
電動閥門執行器按電源電壓一般可分交流(AC110V、AC220V、AC380V),直流(DC24V、DC12V),按控制方法分為有源開關式、無源開關式、電位計型、調理型等。
電動球閥可用于要求的場合不僅可應用于一般的石油,天然氣,環保,水處理等,包括化工化學行業、石油等工作條件較為惡劣的地方,電動球閥是通過380V/220V/DC24V等電源為驅動電源,以開關量信號或模擬量信號(4-20mA、1-10V DC、1-5V DC)來控制信號,可使電動閥門運動到所需位置,實現其自動化控制功能。不同的電壓及控制形式,接線的方式也都不相同。
電動蝶閥電機為全封閉式鼠籠式電機,扭矩大,慣性力小,絕緣等級為 F 級,內置過熱保護開關,可防止電動執行器堵轉電機過熱時損壞電機,并帶有手輪設計,可以用于斷電時操作,保證安全可靠。電動蝶閥它是通過380V/220V/DC24V等電源為驅動電源,不同的電壓及控制形式,所對應的接線方式也是不相同,用戶需要進行詳細了解及認知。
電動調節閥一個電源線,一個信號輸出線(閥位設定) 電動開關閥,一般有七根線或者更多,開、關、停、開到為回訊、關到位回訊、故障狀態、電源
plc控制柜與電動閥門怎么接線首先,電動閥門有單相、兩相和三相電之分,要看電動閥門的控制接線方式和控制箱的回路,plc控制220v的電動閥門一般采用繼電器,兩相的直接接就可以了,三相電的需接零線和火線。PLC控制柜如果要控制一個電動閥門開閉,那需要看開和關兩個還是需要停止鍵,開關閥一般有兩個行程開關作為閥門反饋信號進入PLC系統,表示開關到位,一般可以設置為開關狀態、開關狀態、開關和關閉故障,既不開關也不關閉表示行程的四種狀態,開關在畫面上做不同的顏色標志即可。電動閥門如果是雙缸,可以設置停止閥按鈕,關閉控制總氣源的電磁閥,電動閥門停止在現在的位置,如果是一邊氣源一邊彈簧的開關閥,則無法設置停止閥。因為是全開還是全關都停不下來。
