閥門種類及型號圖片大家知道嗎?現在閥門的類型和材料種類越來越多,閥門型號的編制也越來越多; 閥門型號通常應表示閥門類型連接形式、結構特點、驅動方式、公稱壓力、密封面材料、閥體材料等參數。閥門型號的標準化對閥門的設計、選用、經銷,提供了方便。我國雖然有閥門型號編制的統一標準,但逐漸不能適應閥門工業發展的需要;目前,閥門制造廠一般采用統一的編號方法;不能采用統一編號方法的,各生產廠家可按自己的情況制訂出自己的型號編號方法。
1、開斷用:用來接通或切斷管路介質,如截止閥、閘閥、球閥、蝶閥等。
2、調節用:用來調節介質的壓力和流量,如調節閥、減壓閥。
3、止回用:用來防止介質倒流,如止回閥。
4、分配用:用來改變介質流向、分配介質,如三通旋塞、分配閥、滑閥等。
5、安全閥:在介質壓力超過規定值時,用來排放多余的介質,保證管路系統及設備安全,如安全閥、事故閥。
6、其它特殊用途:如疏水閥、放空閥、排污閥等。
灰鑄鐵閘閥型號:Z45T-16、Z41T-16、Z15T-16
球墨鑄鐵閘閥型號:Z45X-16Q、Z41X-16Q、Z45T-16Q、Z41T-16Q、Z945X-16Q、Z941X-16Q
鑄鋼閘閥型號:Z41H-16C、Z641H-16C、Z941H-16C

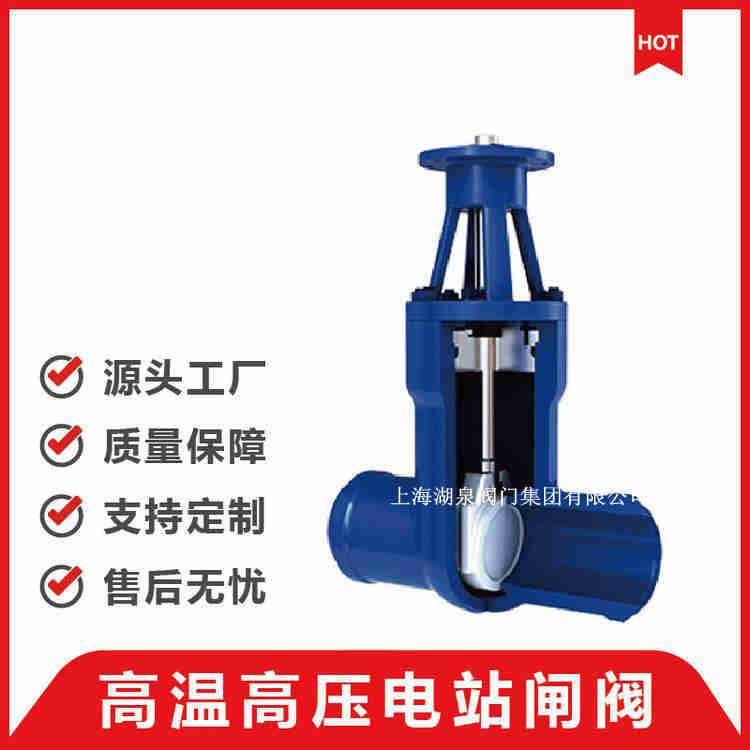

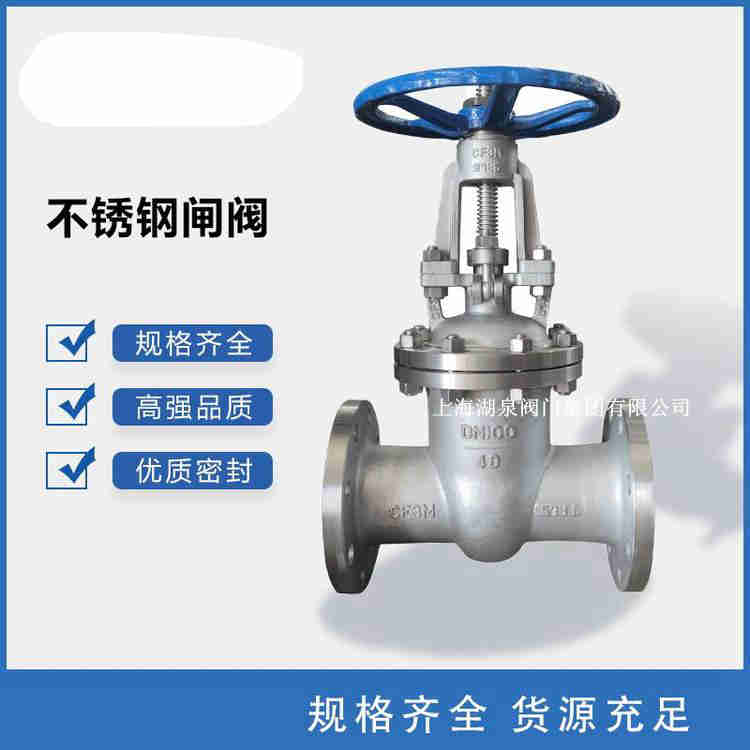

不銹鋼閘閥型號:Z41W-16P、Z641W-16P、Z941W-16P
閥門的型號由七個單元組成,例如:Z961Y-100I DN150。
第一單元 ,表示閥門的類型,如Z表示閘閥,A表示安全閥,D表示蝶閥。
第二單元 ,表示傳動方式,如9表示電動,6表示氣動,7表示液動。
第三單元,表示連接形式,如6表示焊接,4表示法蘭。
第四單元,表示結構形式,如1表示單閘板 。
第五單元,表示密封面及襯里材料代號,如Y表示硬質合金,X表示橡膠。
第六單元,表示公稱壓力數值,用阿拉伯?dāng)?shù)字直接表示,該數值是MPa單位下數值的10倍。如100表示公稱壓力是10MPa。
第七單元,表示閥體材料,如I表示鉻鉬鋼。
第八單元,表示外形尺寸,如dn150表示口徑150。
