閥門知識閥門首頁 > 閥門知識 >

電動閥門怎么控制開啟和關閉,你知道嗎

[ 2022-07-19 ]
電動閥門怎么控制開啟和關閉,你知道嗎1、啟動時,確認離合器手柄在相應位置。2、如果是在控制室控制電動閥,把轉換開關打大REMOTE位置,然后通過SCADA系統控制電動閥的開關。3、如果手動控制,把轉換開關打在LOCAL位置,就地操作電動閥的開關,電動閥開到位或者關到位...4、采用現場操作閥門時,應監視閥門開閉指示和閥桿運行情況,閥門開閉度要符合要求。
 電動閥
電動閥門的手動操作方法
閥門電動執行器‍是用來控制閥門的,如果因某種因素,比如停電,電動執行器故障而導致閥門不能開啟和關閉,或者被固定在某一位置時,就需要通過手輪來完成操作。那么,當閥門執行器‍需要進行手動操作的時候應該注意哪些事情呢?下面,帶手輪電動執行器經常獲得項目ZHI定品牌的美國威盾VTON的進口電動執行器的工程師解釋這一問題。
1、開關閥門時注意正確的方向
閥門的開啟與關閉時有固定方向的,通常情況下,逆時針表示打開閥門,而順時針則表示閥門關閉。如果需要手動來操作閥門電動執行器‍,那么大家在操作的時候一定要注意按照正確的方向開啟或關閉閥門。
2、注意不要借助工具操作
由于閥門上的手輪、手柄等操作部件均是按正常人力來進行設計的,因此,手動操作閥門電動執行器‍的時候也應該注意直接用手去操作,而不能借助杠桿或長扳手等工具來開啟或關閉閥門,以免因為過于大力而導致?lián)p壞。此外,當手輪全開后,還要注意將其倒轉少許,使螺紋之間嚴緊,以免松動損傷。
3、注意做好標記
如果閥門電動執行器‍的手輪是做限位用的,那么應在預定位置,在檢修的時候注意先借助標尺和記號筆記住全開和全關的位置,這樣可以避免在全開的時候頂撞死點。此外,操作人員在手動操作閥門電動執行器‍前,還應注意先將手輪鎖母松掉,再進行操作,操作完成后如無特殊說明一定要把手輪打開并用鎖母鎖死。
  雖然在正常情況下,閥門電動執行器‍是能自動操作的, 但是凡事都有列外,如果在使用過程中因為某種特殊因素而不得不手動去進行操作,應按照美國威盾VTON的進口電動執行器的工程師介紹的方法進行操作,以免對閥門電動執行器‍和閥門造成損害。
電動閥門

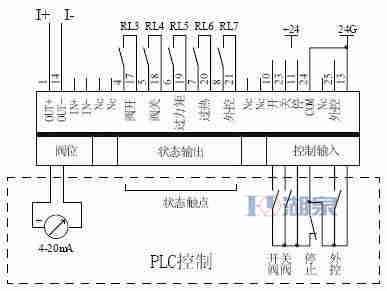

1號端子:下端連接電機正轉線圈、電容的一端、開的限位開關
2號端子:下端連接電機反轉線圈、電容的一端、關的限位開關
3號端子:下端連接電機公共端
4號端子:下端連接過力矩開的限位開關(開限位開關失效時,過力矩限位開關作為保護)
5號端子:下端連接過力矩關的限位開關(關限位開關失效時,過力矩限位開關作為保護)
6號端子:下端連接開限位開關
7號端子:下端連接開限位開關(開限位開關常閉點連接1號端子、常開點連接反饋6號端子)
8號端子:下端連接關限位開關(關限位開關常閉點連接2號端子、常開點連接關到位反饋)
9號端子:連接火線
10號端子:電動執行器關到位反饋
11號端子:電動執行器開到位反饋

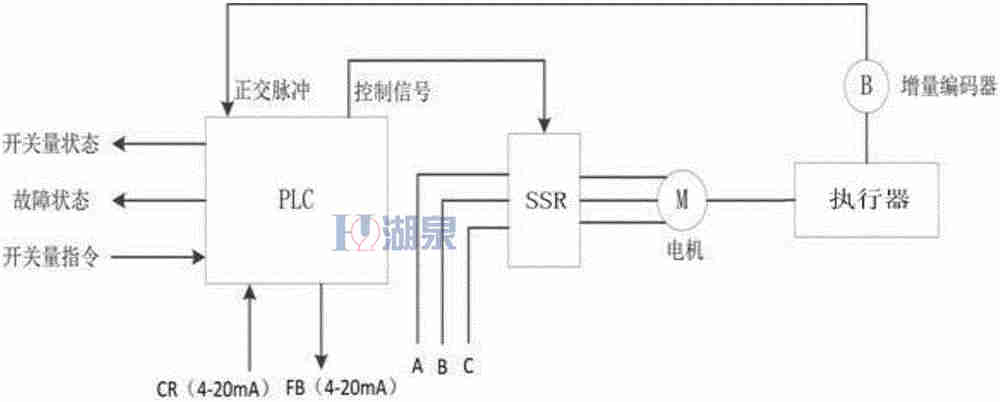

電動執行器和繼電器之間的連接需要根據電動執行器的接線來判斷,不同的廠家接線方式可能不一樣,但其原理大致相同,都是通過限位器來控制閥門開到位或關到位。

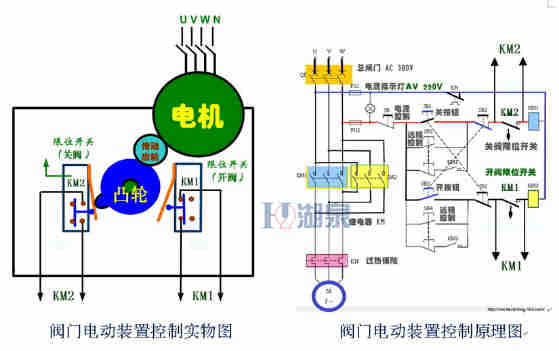

電動閥門怎么控制開啟和關閉
調整電動閘閥的開啟和關閉。
  按各廠家的調整要求均要手動關閉閥門至“全閉”位置或“全開”位置。如果按這要求大口徑閘閥人工關閉開啟所花時間多,還很費力。這里介紹一種新的調整方法:如果知道了所調閘閥的閥桿牙距,在調整電動閘閥時就很方便調整。現在國內生產的閥門口徑在DN400-DN600的閘閥其閥桿牙距一般為8mm,DN600以上口徑的閘閥閥桿牙距一般為10mm。如有可能可向閘閥制造廠家詢問閥桿牙距。
  在調整閥門電動裝置時,如果事先知道了閘閥所處的位置,如知道閘閥是在全閉位置時,則先調整“全閉”位置。首先用手動將閘閥往開啟的方向轉動一些,如閥桿轉動半圈或一圈。然后送上電源按動“開”按鈕。核對轉向,如果按開閥按鈕后,閥桿的轉向和手動開閥時閥桿的轉向一致,說明電機的相序和閥門的電氣控制器的方向一致,此時可先調整好閘閥的行程控制機構,調到全閉位置,全閉位置調整完畢后,就可調整閘閥的全開位置。這時在開啟閘閥時,數一數閘閥閥桿轉動的圈數便知道是否到“全開”位置。
如果是DN500的電動閘閥,其閥桿牙距為8mm,閥桿轉一圈開啟8mm,全開時閘閥板要作向上運動500mm,所以全開時閥桿需轉動500/8=62.5圈。此時按動開閥按鈕數到63圈閥門就到了“全開”位置,調整閥門電動裝置的行程控制器,使“全開”位置的微動開關動作即可。此后可將電動閘閥關閉,開啟檢查一遍,調整結束。如果電動閘閥在調整前在開啟位置,就應該先調整開啟的位置,步驟按上面所述。

電動閥門怎么手動控制
1、精小型電動裝置手動操作是要“內六角”作為輔助才能打開或者關閉的。本產品適合90°C開關的閥門(球閥、蝶閥)安裝;
2、防爆型電動執行器要達到手動控制的***步是要打開手柄,讓電力控制和手動控制分離,然后轉動手輪來實行控制。本產品適合90°C開關的閥門(球閥、蝶閥)安裝;
3、直行程電動執行器機構具有連續調節、手動遙控,就地手操三種控制方式。當不能達到遠程控制的時候,我們只要轉動手輪就可以控制了(注意:要按照開關箭頭指示操作)。本產品適合升降直行程開關的閥門(閘閥、截止閥)安裝。

1、 電位限位的調整
松開形成擋塊的螺釘,用螺絲刀輕敲行程擋塊,即可調整行程擋塊的角度,從而改變電位限位的開度角度。最后,切實緊固好行程擋塊的螺釘。5、10、的行程擋塊和行程開關布局圖
25/50/100/200行程擋塊和行程開關布局圖。
2、 電位器的調整(開度型、智能型)
a. 電位器的電阻值為1千歐、5千歐。
b. 用手柄轉動閥門到全閉位置。
c. 松開電位器,轉動電位器齒輪,用***表測量4-5接線端子間的電阻值,使得4-5的電阻值到5歐以下,緊固電位器固定螺釘。(如果是智能型的七線接插件連接時請測量隊RV和RS兩插孔的電阻值)
注意:手動操作時,不能過分超出全開,全關的極限值位置,轉角過大,會導致其部件的損壞。
3、 機械限位的調整
a、 用手柄轉動到全開位置。
b、 松開鎖緊螺母,旋轉調整螺釘,使之與機械擋塊接觸,然后,反方向旋轉螺釘半圈,鎖緊螺母。
c、 同樣方法,可進行全閉位置的機械擋塊的調整。
