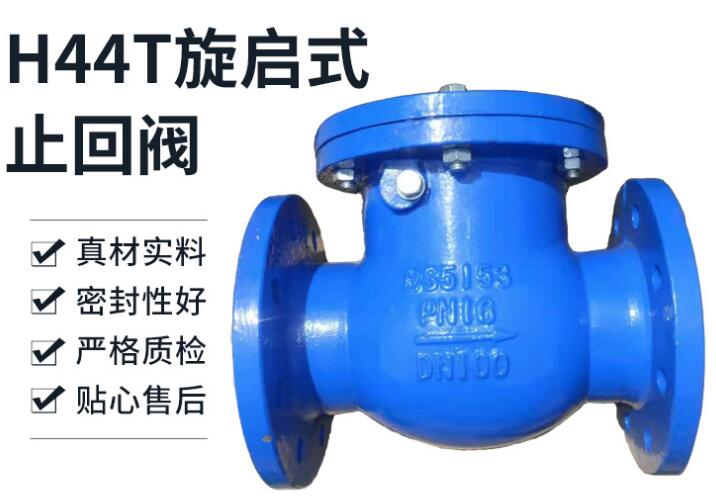

產品名稱:DN100旋啟式止回閥H44T/W/X-10/16[ 2024-07-17 ]

訂購熱線:021-64162222
訂購傳真:021-62677999
質量穩定:實行全過程質量監控,細致入微全方位檢測!
價格合理:高效內部成本控制,減少了開支,讓利于客戶
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 一、DN100旋啟式止回閥H44T/W/X-10/16介紹

    上海湖泉閥門集團有限公司旋啟式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500;公稱通徑DN15~1200mm、NPS1/2~48;工作溫度-196~540℃的各種管路上,用于防止介質倒流。通過選用不同的材質,可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。   適用于清凈介質,不宜用于含有固體顆粒和粘度較大的介質。止回閥的閥瓣在流體壓力作用下開啟,流體從進口側流向出口側。 當進口側壓力低于出口側時,閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。 止回閥一般分為升降式、旋啟式、蝶式及隔膜式等。升降止回閥閥瓣沿著通道中心線作升降運動,動作可 靠,但流體阻力大,適用于較小口徑的場合,可分為直通式和立式兩種。直通升降式止回閥一般只能安裝在水 平管路,而立式升降止回閥一般應安裝在垂直管路。旋啟式止回閥的閥瓣繞轉軸作旋轉運動,其流體一般小于 升降式止回閥,它適用于較大口徑的場合。 旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用 于中等口徑的場合,大口徑管路選用單瓣旋啟式止回閥時,為減少水錘壓力,采用能減小水錘壓力的緩閉止回閥,雙瓣旋啟式止回閥適用于大中口徑管路,對夾雙瓣旋啟式止回閥結構小、重量輕,是一種發展較快的止回閥;多瓣旋啟式止回閥適用于大口徑管路。

    二、DN100旋啟式止回閥H44T/W/X-10/16產品性能規范

    公稱壓力

    PN(MPa)

    試驗壓力 (MPa)

    工作溫度

    適用介質

    殼體試驗

    密封試驗

    1.6

    2.4

    1.8

    -29℃~425℃

    水、蒸汽、油品

    2.5

    3.8

    2.8

    4.0

    6.0

    4.4

    6.4

    9.6

    7.0

    三、DN100旋啟式止回閥H44T/W/X-10/16產品主要零件材料

    主要零件名稱

    材料

    閥體、閥蓋、閥瓣、搖桿

    WCB

    閥座密封面

    D577

    閥瓣密封面

    507Mo

    銷軸

    2Cr13

    中法蘭墊片

    不銹鋼纏繞式

    中法蘭連接螺柱

    35CrMo


    四、DN100旋啟式止回閥H44T/W/X-10/16故障分析與排除

    故障現象

    原因分析

    消除方法

    中法蘭連接處滲漏

     1、連接螺柱預緊力不足或預緊力不均勻;

     2、墊片失效;

     3、法蘭密封面存在損傷或有污物;

     1、是閥門處于開啟狀態均勻的擰緊螺母;

     2、更換墊片;

     3、修復損傷清洗墊片及密封面;

    螺塞函泄漏

     六角螺塞失效。

     更換六角螺塞;

    密封副泄漏

     1、密封副有損傷;

     2、密封副間有污物;

     1、修復密封副損傷;

     2、清洗密封副;


  • 公稱

    通徑

    DN(mm)

    主要外形尺寸和連接尺寸

    L

    D

    D1

    D2

    b

    Z-φd

    H

    公稱壓力:1.6MPa

    50

    230

    160

    125

    100

    16

    4-18

    135

    65

    290

    180

    145

    120

    18

    4-18

    142

    80

    310

    195

    160

    135

    20

    8-18

    165

    100

    350

    215

    180

    155

    20

    8-18

    180

    125

    400

    245

    210

    185

    22

    8-18

    210

    150

    480

    280

    240

    210

    24

    8-23

    233

    200

    500

    335

    295

    265

    26

    12-23

    304

    250

    550

    405

    355

    320

    30

    12-25

    348

    300

    650

    460

    410

    375

    30

    12-25

    390

    350

    750

    520

    470

    435

    34

    16-25

    430

    400

    850

    580

    525

    485

    36

    16-30

    468

    公稱壓力:2.5MPa

    50

    230

    160

    125

    100

    20

    4-18

    160

    65

    290

    180

    145

    120

    22

    8-18

    175

    80

    310

    195

    160

    135

    22

    8-18

    185

    100

    350

    230

    190

    160

    24

    8-23

    220

    125

    400

    270

    220

    188

    28

    8-25

    248

    150

    480

    300

    250

    218

    30

    8-25

    276

    200

    550

    360

    310

    278

    34

    12-25

    350

    250

    650

    425

    370

    332

    36

    12-30

    410

    300

    750

    485

    430

    390

    40

    16-30

    430

    350

    850

    550

    190

    448

    44

    16-34

    518

    400

    950

    610

    550

    505

    48

    16-34

    560

    公稱壓力:4.0MPa

    50

    230

    160

    125

    100

    20

    4-18

    169

    65

    290

    180

    145

    120

    22

    8-18

    173

    80

    310

    195

    160

    135

    22

    8-18

    185

    100

    350

    230

    190

    160

    24

    8-23

    220

    125

    400

    270

    220

    188

    28

    8-25

    248

    150

    480

    300

    250

    218

    30

    8-25

    270

    200

    550

    375

    320

    282

    38

    12-30

    342

    250

    650

    445

    385

    345

    42

    12-34

    401

    300

    750

    510

    450

    408

    46

    16-34

    423

    350

    850

    570

    510

    465

    52

    16-34

    455

    400

    950

    655

    585

    535

    58

    16-41

    510

    公稱壓力:6.4MPa

    50

    300

    175

    135

    105

    26

    4-23

    177

    65

    340

    200

    160

    130

    28

    8-23

    197

    80

    380

    210

    170

    140

    30

    8-23

    212

    100

    430

    250

    200

    168

    32

    8-25

    248

    125

    500

    295

    240

    202

    36

    8-30

    296

    150

    550

    340

    280

    240

    38

    8-34

    330


  • DN100旋啟式止回閥H44T
