電動執行器閥門首頁 > 產品展示 > 電動執行器 >

產品名稱：閥門電動裝置DZW120-24（使用說明書）[ 2023-08-30 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、閥門電動裝置DZW120-24（使用說明書）介紹

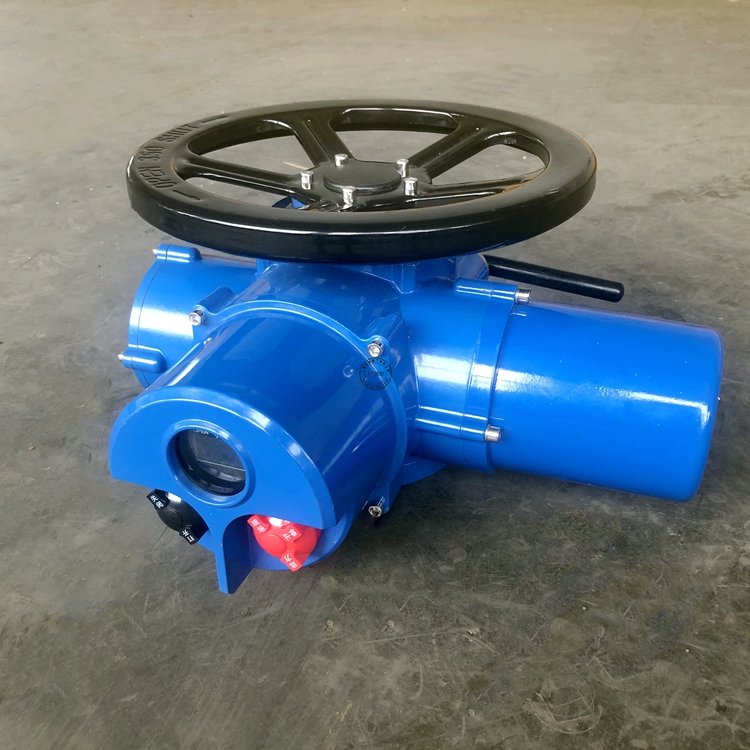

    上海湖泉閥門集團有限公司多回轉電動裝置DZW120-24概述: 多回轉閘閥電動裝置DZW120-24 ,簡稱為Z型電裝,是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔...額定電壓380V,輸出轉矩1200NM,輸出轉速24r/min,配套閥門電機功率4kw,DZW/Z系列戶外型閥門電動裝置是電動閥門的驅動裝置,用以控制閥門的開啟和關閉，增加了電氣控制部分,即WK型功率控制部分,將機械傳動與電氣控制合為一體,具可遠距離控制,也可現場操作。

    電動執行器

    二、閥門電動裝置DZW120-24（使用說明書）介紹特點

    本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

    電動裝置按防護類型分：有戶外型和隔爆型；

    按控制方式分：有常規型、整體型和整體調節型；

    按連接型式分：有轉矩型、電站型和推力型。

    三、閥門電動裝置DZW120-24（使用說明書）技術參數

    電源：常規，三相380V（50Hz）

    特殊，三相660V、415V（50Hz 、60Hz）；

    單相220V、110V（50Hz 、60Hz）

    工作環境：

    環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

     相對濕度：≤95%（25℃時）。

    防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）

    防護等級：IP55 （特殊訂貨IP65、IP67）。

     工作制：短時10分鐘 （特殊訂貨30分鐘）。

  • 型號規格

    公稱轉矩（N·m）

    公稱推力（KN）

    zui大閥桿直徑

    zui大轉圈數（圈）

    手動

    速比

    輸出轉速（r/min）

    電機功率（KW）

    參考重量（Kg）

    Z5

    50

    20

    28

    60

    1:1

    12

    0.12

    28

    Z10

    100

    40

    28

    60

    1:1

    24/36

    0.25/0.37

    45

    Z15

    150

    24/36

    0.37/0.55

    50

    Z20

    200

    100

    40

    60

    1:1

    18/24

    0.37/0.55

    55

    Z30

    300

    18/24

    0.55/0.75

    58

    Z45

    450

    150

    48

    120

    1:1

    (20:1)

    24/36

    1.1/1.5

    110

    Z60

    600

    24/36

    1.5/2.2

    120

    Z90

    900

    200

    60

    120

    1:1

    (25:1)

    24/36

    2.2/3

    139

    Z120

    1200

    24/36

    3/4

    142

    Z180

    1800

    325

    70

    150

    22.5:1

    18/24

    4/5.5

    250

    Z250

    2500

    18/24

    5.5/7.5

    255

    Z350

    3500

    700

    80

    150

    20:1

    18/24

    7.5/10

    330

    Z500

    5000

    18/24

    10/15

    350

    注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）

    注2：當產品提供四層計數器時，zui大轉圈數為表1轉圈數×10
