產品名稱：GI型不銹鋼高真空蝶閥[ 2013-10-15 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 產品說明：

    GI型手動高真空蝶閥是用來接通或切斷真空管路中的氣流，閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能。

    GI型手動高真空蝶閥適用的工作介質為凈化空氣和非腐蝕性氣體。
    1、標準模塊化設計，易于更換及維修。
    2、便于清潔的設計。

    產品性能參數：

    適用范圍： 105 ~1.3×10-4 Pa

    閥門漏率： ≤1.3×10-4 Pa.L/S

    適用溫度： -25~+80℃(丁腈橡膠)；-30~+150℃(氟橡膠)

    安裝方向： 任意

    產品零件材料：

    GI型不銹鋼高真空蝶閥主要零件材料
    適用范圍：Applicability 　105～1.3×10-4Pa
    閥門漏率：Valve Leak Rate 　≤1.3×10-4Pa.L/S.
    適用溫度：Applicable Temperature 　-25～+80℃(丁腈橡膠)
    　-30～+150℃(氟橡膠)
    安裝方向：Mounting Direction 　任意

     產品外形及連接尺寸：

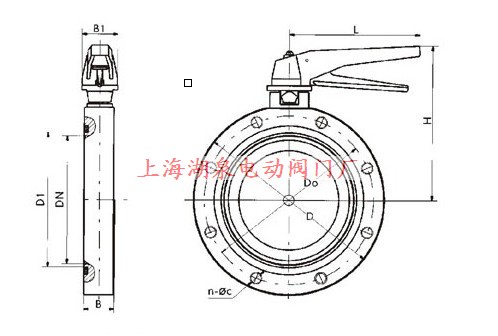

    GI型不銹鋼高真空蝶閥主要外形及連接尺寸
    型號 DN D Do D1 B H B1 L n-φc
    GI-32 32 78 64 36 22 32 36 115 4-φ7
    GI-40 40 85 70 44 22 40 36 115 4-φ7
    GI-50 50 110 90 55 22 50 36 115 4-φ9
    GI-65 65 125 105 70 26 130 38 135 4-φ9
    GI-80 80 145 125 85 30 140 38 135 4-φ9
    GI-100 100 170 145 105 30 153 38 135 4-φ12
    GI-150 150 220 195 156 35 179 40 165 8-φ12
    GI-200 200 275 250 208 40 208 40 185 8-φ12
    GI-250 250 330 300 258 45 234 45 300 8-φ14
    GI-300 300 380 350 308 55 300 55 350 8-φ14
    GI-400 400 500 465 408 60 340 60 500 8-φ18

    產品訂貨須知：

    一、①不銹鋼高真空蝶閥產品名稱與型號②不銹鋼高真空蝶閥口徑③是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定上海湖泉的不銹鋼高真空蝶閥型號，請按不銹鋼高真空蝶閥型號直接向我司銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

    感謝您訪問我們的網站【http://56485.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

  • GI型手動高真空蝶閥結構圖片
