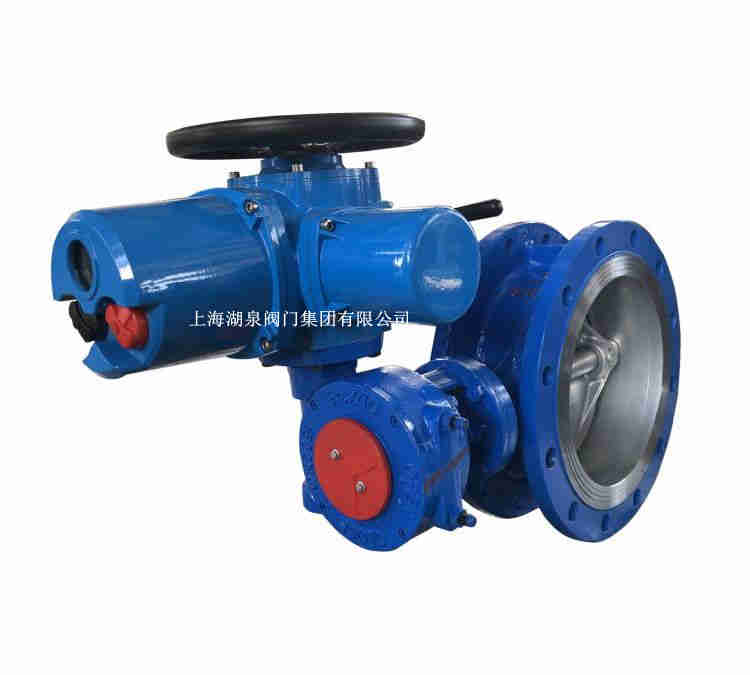

對夾式電動蝶閥外形尺寸，安裝圖

[ 2022-09-26 ]

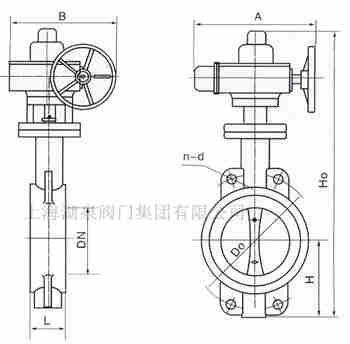

對夾式電動蝶閥外形尺寸連接尺寸
公稱通徑 結構長度
（標準值）		 外形尺寸（參考值） 連接尺寸（標準值）
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D0 n-d D0 n-d D0 n-d
50 2 43 63 438 125 125 110 4-14 125 4-18 125 4-18
65 21/2 46 70 453 125 125 130 4-14 146 4-18 145 4-18
80 3 46 83 478 125 125 150 4-18 160 8-18 160 8-18
100 4 52 105 519 125 125 170 4-18 180 8-18 180 8-18
125 5 56 115 713 325 245 200 8-18 210 8-18 210 8-18
150 6 56 137 749 325 245 225 8-18 240 8-22 240 8-22
200 8 60 164 843 325 245 280 8-18 295 8-22 295 12-22
250 10 68 206 947 363 313 335 12-18 350 12-22 355 12-26
300 12 78 230 1013 363 313 395 12-22 400 12-22 410 12-26
350 14 78 248 1046 363 313 445 12-22 460 16-22 470 16-26
400 16 102 289 1135 363 313 495 16-22 515 16-26 525 16-30
450 18 114 320 1328 465 439 550 16-22 565 20-26 585 20-30
500 20 127 343 1226 546 431 600 20-22 620 20-26 650 20-33
600 24 154 413 1394 546 556 705 20-26 725 20-30 770 20-36
700 28 165 478 1534 546 556 810 24-26 840 24-30 840 24-36
800 32 190 525 1659 546 556 920 24-30 950 24-33 950 24-39
900 36 203 585 1748 617 706 1020 24-30 1050 28-33 1050 28-39
1000 40 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42
1200 48 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48
1400 56 279 910 2310 790 1338 1560 36-36 1590 36-42 1590 36-48
1600 64 318 1030 2845 868 1476 1760 40-36 1820 40-48 1820 40-56
1800 72 356 1140 3060 868 1476 1970 44-39 2020 44-48 2020 44-56
2000 80 406 1250 3350 965 1600 2180 48-42 2230 48-48 2230 48-62
 對夾式電動蝶閥外形尺寸
 對夾式電動蝶閥外形尺寸技術參數

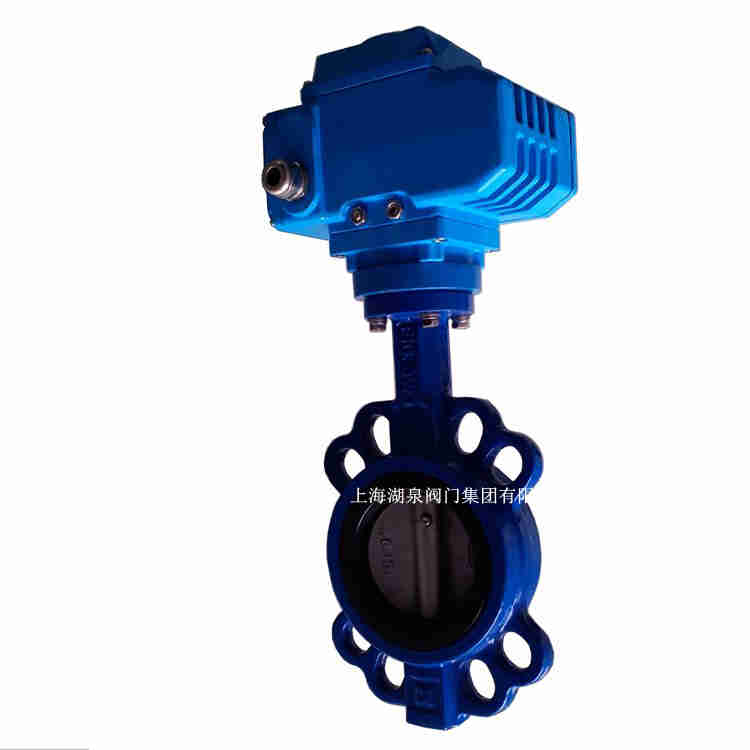

公稱通徑DN(mm) 50～1200 對夾式電動蝶閥外形尺寸，安裝圖
公稱壓力 PN1.0、1.6MPa
法蘭標準 JB/T79、GB/T9113、HG20594-97
連接形式 法蘭式、對夾式
閥板形式 垂直板式
流量特性 近似快開型
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

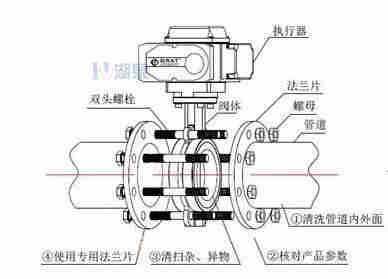

一、 對夾式電動蝶閥外形尺寸安裝方法步驟(左邊是對夾式;右邊是法蘭式)：
對夾式電動蝶閥外形尺寸，安裝圖
1、檢查蝶閥表面情況。
2、檢查蝶閥銘牌上的參數，使用工況，實用介質，電源電壓等。
3、安裝前保證蝶閥處于關閉狀態，防止在安裝過程中蝶閥有雜質進入了密封圈，損壞了密封圈。
4、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母。
5、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。
6、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整;如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。
對夾電動蝶閥　　
1、首先將法蘭密封圈固定在閥體上或者管道法蘭上，然后將蝶閥放置于預安裝的兩片法蘭之間;
2、將兩端螺栓螺母分別輕輕插入兩端對應的法蘭孔；注意不要擰緊螺栓，(法蘭式蝶閥需調整墊片位置)，確保角度和安裝位置正確后，然后再將螺母對角稍加擰緊以校正法蘭面的平面度;
3、將法蘭利用點焊固定于管道上;如果是更換蝶閥，則可以直接擰緊螺栓;
4、閥門安裝好后，手動操作一下閥門開啟關閉是否正常。如果正常則說明管道和蝶閥沒有干涉;
  注：電動蝶閥出廠時已將控制機構的啟閉行程調好，為防止電源接通時方向搞錯，用戶在接通電源前，要先手動啟開到一半(50%)位置，再按電動開關，檢查開關，檢查指示盤方向閥門開啟方向即可。
