電動調節閥穩定性差的解決方法

[ 2019-10-28 ]

電動調節閥又名控制閥,是在工業自動化過程控制領域中,通過接受調節控制單元輸出的控制信號,借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成。因其笨重,問題難找準,常常費力不討好,還涉及系統投運、系統完全、調節品質、環境污染等。上海湖泉閥門廠家為大家整理了11種解決電動調節閥穩定性差的方法。

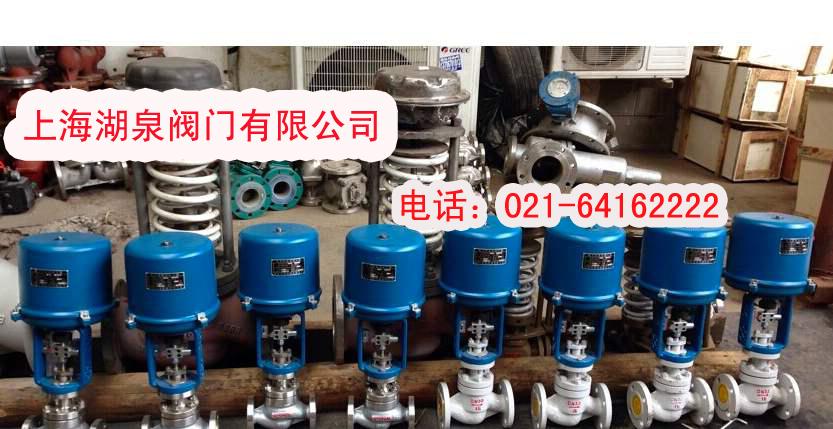

電動調節閥車間



1、改變不平衡力作用方向法

在穩定性分析中,已知不平衡力作用同與閥關方向相同時,即對閥產生關閉趨勢時,閥穩定性差。對閥工作在上述不平衡力條件下時,選用改變其作用方向的方法,通常是把流閉型改為流開型,一般來說都能方便地解決閥的穩定性問題。



2、避免閥自身不穩定區工作法

有的閥受其自身結構的限制,在某些開度上工作時穩定性較差。①雙座閥,開度在10%以內,因上球處流開,下球處流閉,帶來不穩定的問題;②不平衡力變化斜率產生交變的附近,其穩定性較差。如蝶閥,交變點在70度左右;雙座閥在80~90%開度上。遇此類閥時,在不穩定區工作必然穩定性差,避免不穩定區工作即可。



3、更換穩定性好的閥

穩定性好的閥其不平衡力變化較小,導向好。常用的球型閥中,套筒閥就有這一大特點。當單、雙座閥穩定性較差時,更換成套筒閥穩定性一定會得到提高。



4、增大彈簧剛度法

執行機構抵抗負荷變化對行程影響的能力取決于彈簧剛度,剛度越大,對行程影響越小,閥穩定性越好。增大彈簧剛度是提高閥穩定性的常見的簡單方法,如將20~100KPa彈簧范圍的彈簧改成60~180KPa的大剛度彈簧,采用此法主要是帶了定位器的閥,否則,使用的閥要另配上定位器。



5、降低響應速度法

當系統要求調節閥響應或調節速度不應太快時,閥的響應和調節速度卻又較快,如流量需要微調,而調節閥的流量調節變化卻又很大,或者系統本身已是快速響應系統而調節閥卻又帶定位器來加快閥的動作,這都是不利的。這將會產生超調,產生振動等。對此,應降低響應速度。辦法有:

①將直線特性改為對數特性;

②帶定位器的可改為轉換器、繼動器。



6、對稱擰螺栓,采用薄墊圈密封方法

在“O”形圈密封的調節閥結構中,采用有較大變形的厚墊片(如纏繞片)時,若壓緊不對稱,受力不對稱,易使密封破損、傾斜并產生變形,嚴重影響密封性能。因此,在對這類閥維修、組裝中,必須對稱地?cái)Q緊壓緊螺栓(注意不能一次擰緊)。厚密封墊如能改成薄的密封墊就更好,這樣易于減小傾斜度,保證密封。



7、增大密封面寬度,制止平板閥芯關閉時跳動并減少其泄漏量的方法

平板型閥芯(如兩位型閥、套筒閥的閥塞),在閥座內無引導和導向曲面,由于閥在工作的時候,閥芯受到側向力,從流進方靠向流出方,閥芯配合間隙越大,這種單邊現象越嚴重,加之變形,不同心,或閥芯密封面倒角小(一般為30°倒角來引導),因而接近關閉時,產生閥芯密封面倒角端面置于閥座密封面上,造成關閉時閥芯跳動,甚至根本關不到位的情況,使閥泄漏量大大增加。解決方法就是增大閥芯密封面尺寸,使閥芯端面的最小直徑比閥座直徑小1~5mm,有足夠的引導作用,以保證閥芯導進閥座,保持良好的密封面接觸。



8、改變流向,解決促關問題,消除喘振法

兩位型閥為提高切斷效果,通常作為流閉型使用。對液體介質,由于流閉型不平衡力的作用是將閥芯壓閉的,有促關作用,又稱抽吸作用,加快了閥芯動作速度,產生輕微水錘,引起系統喘振。對上述現象的解決辦法是只要把流向改為流開,喘振即可消除。類似這種因促關而影響到閥不能正常工作的問題,也可考慮采取這種辦法加以解決。



9、克服流體破壞法

最典型的閥是雙座閥,流體從中間進,閥芯垂直于進口,流體繞過閥芯分成上下兩束流出。流體沖擊在閥芯上,使之靠向出口側,引起摩擦,損傷閥芯與襯套的導向面,導致動作失常,高流量還可能使閥芯彎曲、沖蝕、嚴重時甚至斷裂。解決的方法:

①提高導向部位材料硬度;

②增大閥芯上下球中間尺寸,使之呈粗狀;

③選用其它閥代用。如用套筒閥,流體從套筒四周流人,對閥塞的側向推力大大減小。



10、克服流體產生的旋轉力使閥芯轉動的方法

對“V”形口的閥芯,因介質流入的不對稱,作用在“V”形口上的閥芯切向力不一致,產生一個使之旋轉的旋轉力。特別是對DN≥100的閥更強烈。由此,可能引起閥與執行機構推桿連接的脫開,無彈簧執行機構可能引起膜片扭曲。解決的辦法有:

①將閥芯反旋轉方向轉一個角度,以平衡作用在閥芯上的切向力;

②進一步鎖住閥桿與推桿的連接,必要時,增加一塊防轉動的夾板;

③將“V”形開口的閥芯更換成柱塞形閥芯;

④采用或改為套筒式結構;

⑤如系共振引起的轉動,消除共振即可解決問題。



11、調整閥板摩擦力,克服開啟跳動法

采用“O”形圈、密封環、襯里等軟密封的閥,閥關閉時,由于軟密封件的變形,使閥板關閉到位并包住閥板,能達到十分理想的切斷效果。但閥要打開時,執行機構要打開閥板的力不斷增加,當增加到軟密封件對閥板的摩擦力相等時,閥板啟動。一旦啟動,此摩擦力就急劇減小。為達到力的平衡,閥板猛烈打開,這個力同相應開度的介質作用的不平衡力矩與執行機構的打開力矩平衡時,閥停止在這一開度上。這個猛烈而突然起跳打開的開度可高達30~50%,這將產生一系列問題。同時,關閉時因軟密封件要產生較大的變化,易產生永久變形或被閥板擠壞、拉傷等情況,影響壽命。解決辦法是調整軟密封件對閥板啟動的摩擦力,這既能保證達到所需切斷的要求,又能使閥較正常地啟動。具體辦法有:

①調整過盈量;

②通過限位或調整執行機構預緊力、輸出力的辦法,減少閥板關閉過度給開啟帶來的困難。
