電動調節閥的工作原理和使用方法

[ 2022-07-20 ]
電動調節閥的工作原理和使用方法是什么呢?電動調節閥通常由電動執行機構和調節閥連接起來,經過安裝調試后成為電動調節閥。電動調節閥使用電能作為動力來接通電動執行機構驅動閥門,實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。 電動調節閥的驅動一般是用電機,開或關動作完成需要一定的時間模擬量的,可以做調節。比較耐電壓沖擊。電磁閥是快開和快關的,一般用在小流量和小壓力,要求開關頻率大的地方;電動閥反之。電動閥閥的開度可以控制,狀態有開、關、半開半關,可以控制管道中介質的流量而電磁閥達不到這個要求。三線制電動閥有F/R/N三條線,F(xiàn)代表正向動作(或者open動作)控制線,R代表反向動作(或者close動作)控制線,N代表地線。電磁閥是電動閥的一個種類;是利用電磁線圈產生的磁場來拉動閥芯,從而改變閥體的通斷,線圈斷電,閥芯就依靠彈簧的壓力退回。
 電動調節閥

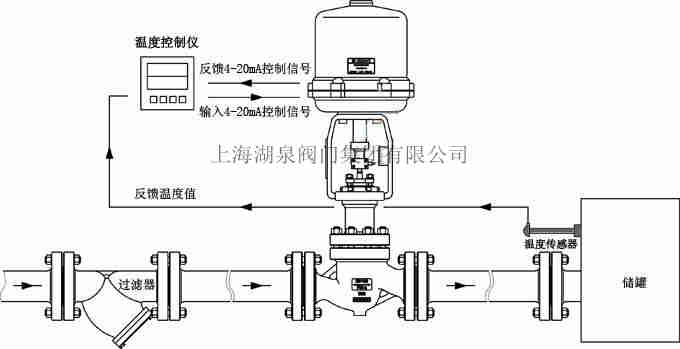

電動調節閥的原理:通過接收工業自動化控制系統的信號(如:4~20mA)來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。

電動調節閥的作用:
1、空氣壓差開關是用來檢測過濾網的透氣情況,過濾網越臟,透氣率越低,其兩側的壓力差越大。當壓力差超過壓差開關的設定值時,微動開關運作,發出報警信號。
2、驅動器由單項磁滯同步馬達驅動,閥門彈簧復位,閥門不工作時處于常閉狀態,當需要工作時,由溫控器提供一個開啟信號,使電動閥接通交流電源而動作。
3、開啟閥門,冷凍水或熱水進入風機盤管,為房間提供冷氣或暖氣,當室溫達到溫控器設定值時,溫控器令電動閥斷電,復位彈簧使閥門關閉,從而截斷進入風機盤管的水流,通過閥門關閉和開啟,使室溫始終保持在溫控設定的溫度范圍內。
4、電動閥的驅動器與閥門采用螺紋連接方式,可在閥門安裝之后,再安裝驅動器?,F(xiàn)場裝配,接線靈活、方便。驅動器之平面設計可以貼近墻面安裝,占用空間小,產品可靠耐用,工作噪音低,并能在隱蔽式風機盤管裝置內常出現的高溫高濕環境可靠工作。
5、當盤管后的溫度低于某限值時,低溫保護壓差開關切斷送風機的電源,從而使新風風閥關閉,防止盤管內的水結冰,漲裂盤管。
6、電動調節閥用于控制冷水或熱水空調系統管道的開啟或關閉,達到控制室溫之目的。
 調節閥

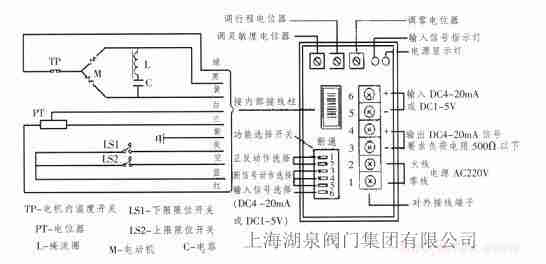

是由AC220V或AC380V交流電機驅動的閥;DCS系統輸出的4-20mA控制信號接入電動調節閥,這一模擬信號對應電動閥0-100%的閥門開度,也就是4mA對應閥門的0開度,20mA對應閥門的100%開度,這樣就可以精確控制電動閥的開度大小。只要是控制器能輸出4-20mA的模擬量控制信號就能控制電動閥,DCS,PLC,PID調節儀表等都可以實現。電動閥門有開關型和調節型。使用集散控制系統進行電動閥門控制有所區別。開關型電動閥門動作屬于布爾量,只有開位和關位。對于集散控制系統而言,只要輸出開關量即可遠程控制電動閥門的開關。
 電動調節閥的工作原理和使用方法
調節型電動閥門動作是模擬量,屬于連續性的位置信號。因此,遠程控制電動閥門需要集散控制系統輸出模擬量,從而可以將閥門開到或關閉到任何位置。由于遠程控制是看不到現場閥門工作狀態,需要將反饋信息引入集散控制系統。此時引入集散控制系統的是模擬量信號。例如中控DCS控制系統,在控制系統這邊需要開關量輸出卡件DO和開關量輸入卡件Dl,用于控制開關型電動閥門和接受開關型電動閥門的位置信息。對于調節型電動閥門,控制系統這邊要用AO卡件和AI卡件,用于控制調節型電動閥門和接受調節型電動閥門的位置信息。

采用PLC中的定時器來實現對流入電動閥電流大小的控制,把閥門開啟時間t分成n等份,每走過t/n時間,改變16/n電流的大小,直到電流從最初的4mA達到最終的20mA,開度從0°變?yōu)?0°。同理,閥門回程控制同樣基于上述方法,而閥門開度到達90°后中間狀態保持的時間根據需要添加一個定時器設置即可。閥門開度的顯示一般需要電動閥控制器的反饋,但在實際應用中,閥門實際動作與電動閥反饋信號會有一定滯后,帶來一定誤差??紤]到大多數情況下,控制輸出必然會導致閥門動作,所以使用輸出信號代替返回信號,以克服滯后影響。即在PLC內部特殊寄存器D1116把數字信號轉化為模擬信號的同時,把數字信號反饋給觸摸屏,實時顯示開度大小。接線時,PLC的電流數字模擬通道接入到電動閥控制器的電流輸入通道,PLC和電動閥公共控制端相接。
