z941h電動閘閥說明書

[ 2021-03-18 ]
上海湖泉閥門廠z941h電動閘閥廠家直銷,帶PLC遠程控制智能開關型電動閘閥、Z941H-16C智能電動閘閥、z941h-16c 電動閘閥、Z941H-16C 電動法蘭閘閥,材質鑄鋼,工作介質溫度-29℃~550℃,電壓380VAC,防護等級IP67,由開關型多回轉電動執行器和法蘭閘閥組成,開關量控制,實現PLC遠程控制,4~20mA電流輸入輸出智能控制。z941h電動閘閥主要優點有通道流暢,流阻系數小。密封面采用不銹鋼和硬質合金,使用壽命長。密封可靠、操作輕便靈活。廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

z941h電動閘工作原理
Z941H電動閘閥壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是采用強制密封的,即閥門關閉時,要依靠外力強行將閘板壓向閥座, 以保證密封面的密封性。運動方式:閘閥的閘板隨閥桿一起作直線運動的,亦叫明桿閘閥。通常在升降桿上 有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變?yōu)橹本€運動,也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時,當閘板提升高度等于閥門通徑的1:1倍時,流體的通道完全暢通,但在運行時。實際使用時,是以閥桿的頂點作為標志,即開不動的位置,作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2-1圈,作為全開閥門的位置。因此,閥門的全開位置,按閘板的位置(即行程〉來確定。有的閘閥閥桿螺母設在閘板上,手輪轉動帶動閥桿轉動,而使閘板提升,這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

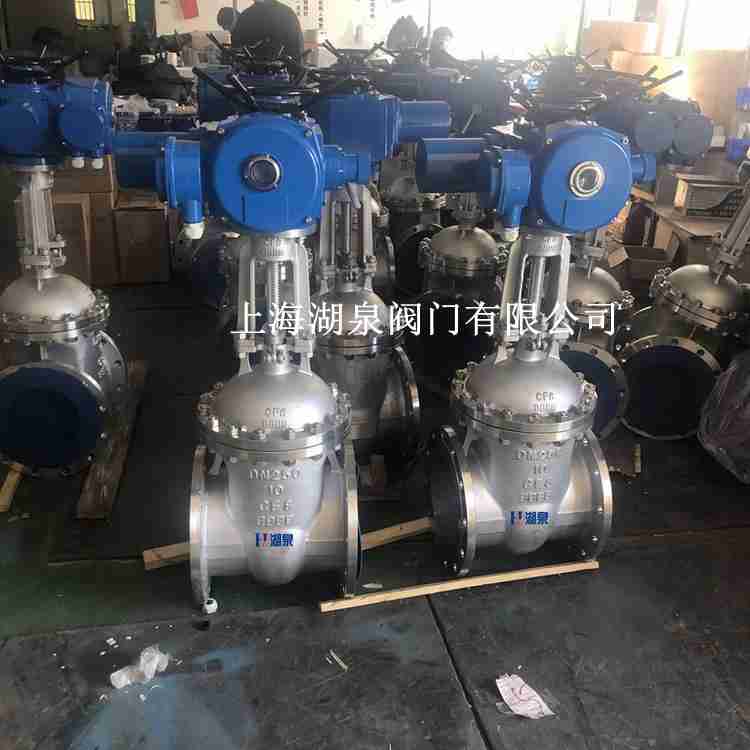

z941h電動閘閥
z941h電動閘閥說明書性能規范
稱壓力(MPa) 試驗壓力(MPa)
殼體 密封(液) 密封(氣) 上密封
1.6 2.4 1.76 0.6 1.76
2.5 3.8 2.75 0.6 2.75
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.04 0.6 7.04
10.0 15.0 11.0 0.6 11.0
16.0 24.0 17.6 0.6 17.6

z941h電動閘閥說明書適用范圍
殼體材料 適用介質 適用溫度(℃)
碳素鋼(C型) 水、蒸汽、油品 ≤425
鉻鎳鈦鋼(P型) 硝酸類 ≤200
鉻鎳鉬鈦鋼(R型) 醋酸類 ≤200
鉻鉬鋼(I型) 水、蒸汽、油品 ≤550

上海湖泉閥門有限公司z941h電動閘閥說明書具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著特點??蓮V泛用于自電動閘閥來水、污水、建筑、石油、彈性座封閘閥化工、食品、、輕明桿閘閥紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。電動閘閥可安裝在水平管路或垂直管路上,單雙閘板閘閥應安裝在水平管路上,且手輪應位于閥門上方,不允許朝下安裝。閘閥介質流動方向不受限制。它通常采用法蘭連接,特殊場合也有用焊接連接的。對于大口徑及高壓的閘閥,啟閉力矩較大。為了減小啟閉力矩,可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部,它的進出口與主閘閥的兩側練練連接,并聯聯通。主閘閥開啟前應先開通旁通閥,進入閥后,使主閘閥閘板前后的壓力差減小。
