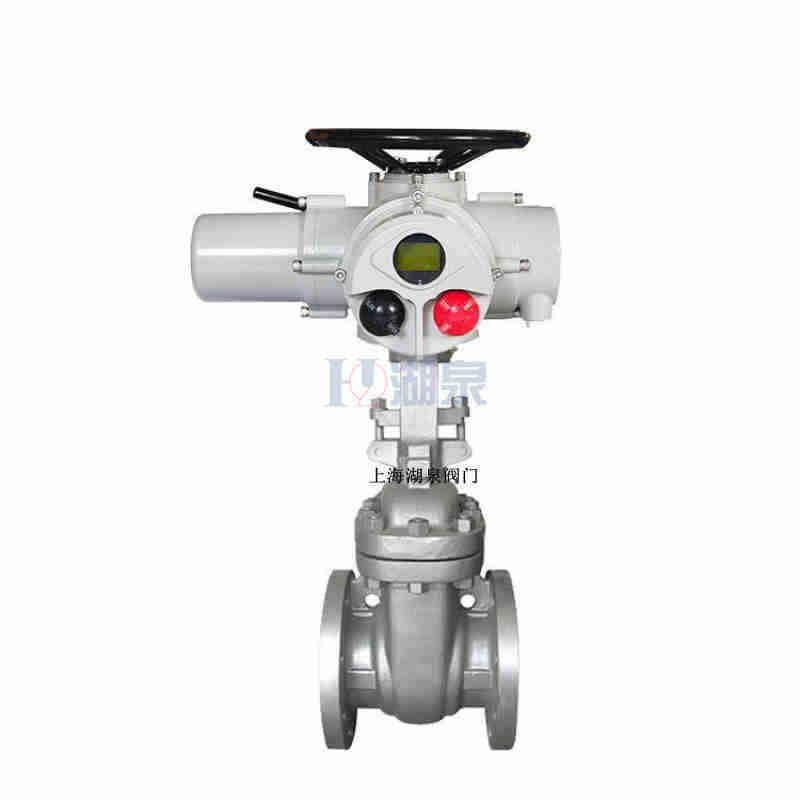

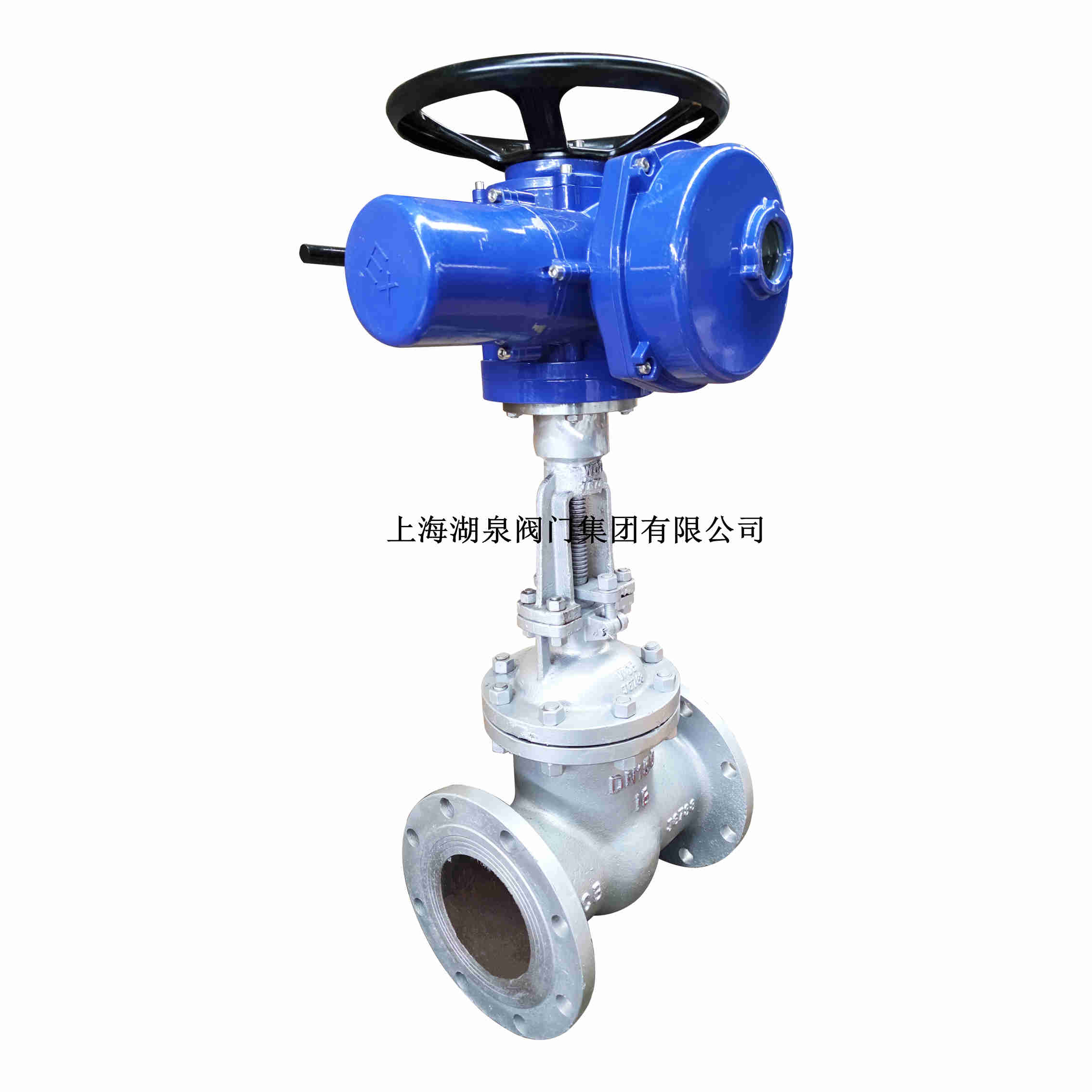

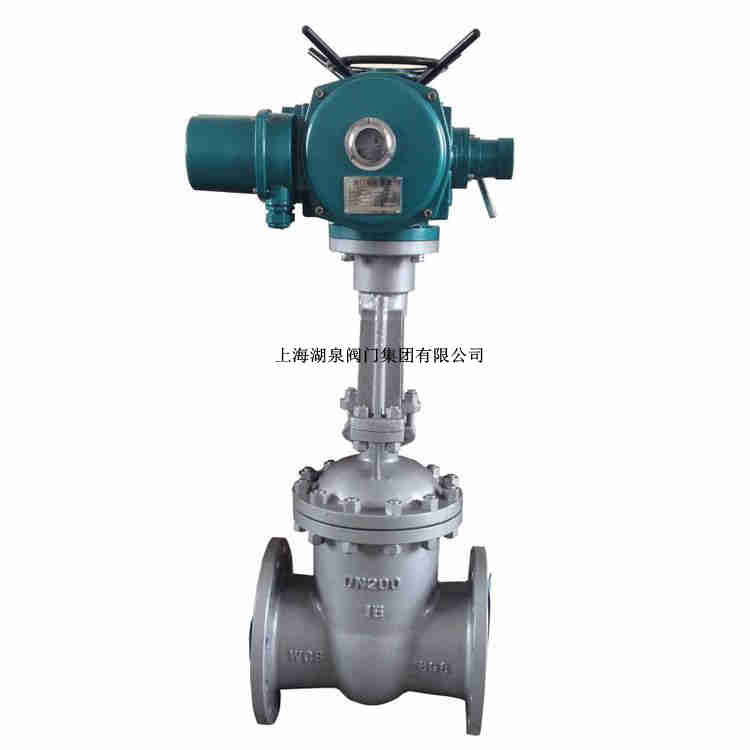

電動法蘭閘閥的作用及工作原理知道嗎?閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構,使用安全可靠。 閥瓣采用雙閘板中間帶萬向頂結構,能自動調整閥瓣與閥座密封面吻合度,保證閥門的密封。同時此結構維修方便,閥瓣互換性較好。 電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外,還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。 手動閥門由手動機構或撞擊時手輪開啟,減小閥門操作力。閥門可安裝在管道的任何位置,同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
湖泉
閘閥是指閘板關閉件沿通路中心線的垂直方向移動的閥門。閘閥一般由閥體、閥座、閥桿、閘板、閥蓋、密封圈幾部分組成,還可通過對驅動裝置和閘閥的配備可轉化出多樣化的電動閘閥與氣...
電動閘閥法蘭式,專注閥門研發,銷售電動閘閥,廠家直銷,售后無憂,讓您買的放心,用的安心,放心的選擇,選擇我們,您所需要的舒心,電動z941h閘閥選擇上海湖泉,10多年專業生產電動閘閥,可以詢價,
選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
1、電動法蘭閘閥閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍。
2、電動法蘭閘閥安裝位置、高度、進出口方向必須符合設計要求,注意介質流動的方向應與閥體所標箭頭方向*,連接應牢固緊密。
3、閥座接合面是保證氣動蝶閥關閉的關鍵,它受腐受磨的情況也比較嚴重。而且由于介質的滲透,使固定電動蝶閥閥閥座的螺紋內表面常常受到腐蝕而松動,要特別檢查這一部位。
1 、緊密可靠,目前閘閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
2、操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
3、維修方便,閘閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
4、在全開或全閉時,閘體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
5、適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。 球旋轉90度時,在進、出口處應全部呈現球面,從而截?cái)嗔鲃?dòng)。
電動法蘭閘閥的作用及工作原理技術參數
型號 |
Z41H-16C~160C |
Z41Y-16C~160C |
Z41W-16P~160P |
工作壓力(MPa) |
1.6~16.0 |
適用溫度(℃) |
≤425 |
≤150 |
適用介質 |
水、蒸汽、油品 |
弱腐蝕性介質 |
材料 |
閥體、閥蓋 |
碳素鋼 |
鉻鎳鈦不銹鋼 |
|
閥桿 |
鉻不銹鋼 |
鉻鎳鈦不銹鋼 |
|
密封面 |
堆焊鐵基合金 |
堆焊硬基合金 |
本體材料 |
|
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
