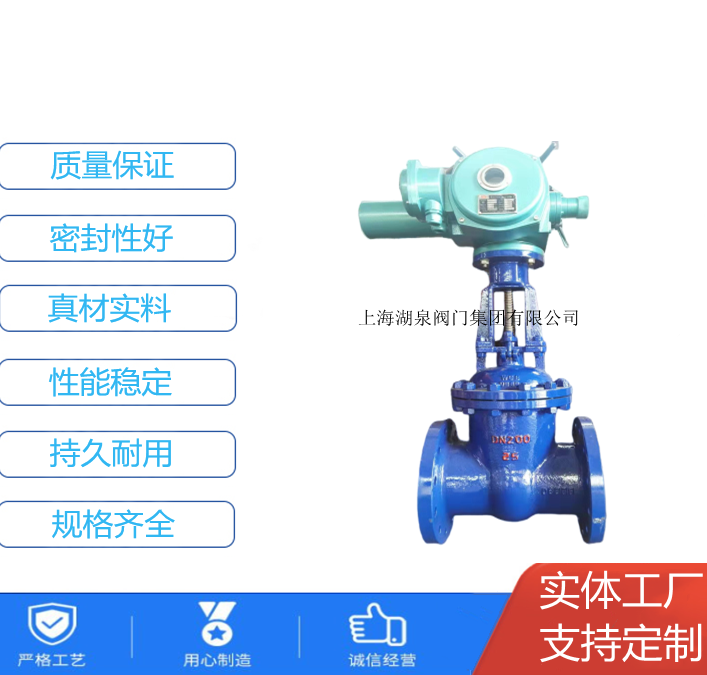

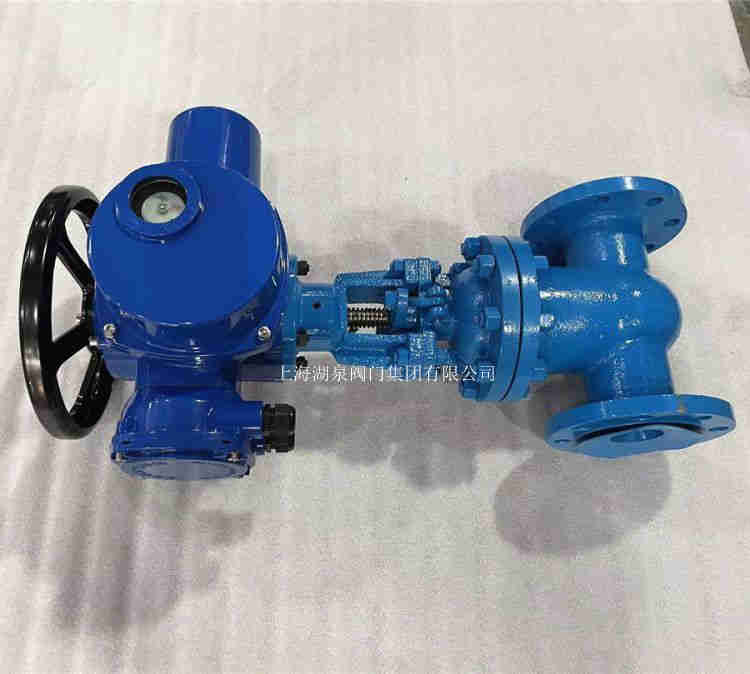

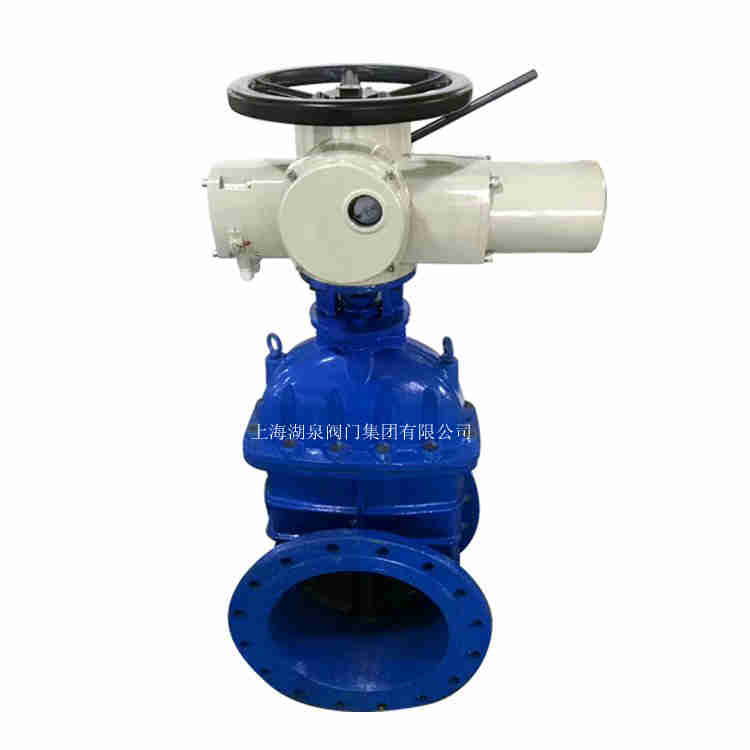

電動閘閥Z941Y-16C-DN300產品規格型號說明書型號 Z941Y-16C 抗擦傷Z941Y-16C DN300防爆型電動閘閥 Z941Y耐磨電動法蘭閘閥簡介 電動閘閥適用于現控、遠控、易爆場合、不易手動場合等截?cái)嗷蚪油ü苈分械慕?..硬密封電動閘閥Z941H-16C Z941Y-16C硬密封電動閘閥是由多回轉電動執行器和硬密封閘閥裝配而成,適用于石油、化工、水力、火力電站各種系統的管路上,切斷或接通...是由閘閥閥體配用多回轉式電動執行器,使閥板作上下直線運動,實現遠程控制閥位開關,方便快捷。
電動閘閥型號:Z941Y-16C/25/40 連接形式:法蘭 主體材料:碳鋼 公稱通徑:200mm 3C閥門類別:工業 Z941Y-16C/25/40電動閘閥 碳鋼閘閥 鑄鋼閘閥 法蘭閘閥詳細介紹 電動閘閥使用...電動閘閥z941y品牌/圖片/價格 - 電動閘閥Z941H、Z941Y、Z941W 型 PN16~PN63 電動楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金鋼(Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I)、鉻鎳鈦。
電動閘閥、電動高溫高壓焊接閘閥 Z961Y-100I DN50/DN80/DN100 電動閘閥、電動高溫高壓焊接閘閥 Z961Y-100I DN150/DN200/DN250 Z941H-16CDN500電動鑄鋼閘閥,,Z941H16/25/40/64/100/3...Z941Y電動高壓閘閥是由高精度電動執行器與高壓閘閥組成.采用法蘭或者焊接式連接,屬整體直通鑄造(鍛造)閥,電動高壓閘閥主要應用于壓力為PN25.0MPa以?xún)?nèi)的水,蒸汽,油品,過熱蒸汽...本公司經營的電動高壓閘閥采用法蘭連接,屬整體直通鑄造閥,電動高壓閘閥主要應用于壓力為PN32.0MPa以?xún)?nèi)的水、蒸汽、油品、過熱蒸汽的管道上,中部采用閥蓋連接,在高溫高壓工況...配套多回轉電動執行器 產品介紹: Z941H-10C DN200調節型電動閘閥適用于現控、遠控、易爆場合、不易手動場合等截?cái)嗷蚪油ü苈分械慕橘|(zhì)。具有流體阻力小...
Z941Y-16C電動開關型鑄鋼閘閥 直通式法蘭常溫出水口 產品用途:作用功能用途:一般用于管路需要全開全關的作接通或者切斷使用,不需作調節使用,楔式閘閥的特性是使用壽命長使用行業分...Z941Y-16C-DN100智能一體化法蘭鑄鋼電動閘閥適用介質和適用溫度: 殼體材料 適用介質 適用溫度(℃) 碳素鋼(C型) 水、蒸汽、油品 ≤425 鉻鎳鈦鋼(P型) 硝酸類 ≤200 鉻鎳鉬鈦鋼(...電動閘閥使用說明:Z941H/Y-16C/25/40/64/100/160P/R/RL電動閘閥簡單地說就是用電動執行器控制閥門,從而實現閥門的開和關。
電動閘閥主要外形尺寸:
公稱通經DN |
主要外形尺寸和連接尺寸 |
電動裝置 |
WT(kg) |
L |
D |
D1 |
D2 |
B |
F |
Z-D |
H |
Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R
Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I |
40 |
240 |
145 |
110 |
85 |
16 |
3 |
4-18 |
595 |
DZW15 |
56 |
50 |
250 |
160 |
125 |
100 |
16 |
3 |
4-18 |
653 |
DZW20 |
59 |
65 |
270 |
180 |
145 |
120 |
18 |
3 |
4-18 |
665 |
DZW20 |
62 |
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8-18 |
725 |
DZW20 |
74 |
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8-18 |
787 |
DZW20 |
92 |
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8-23 |
955 |
DZW30 |
161 |
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12-23 |
1105 |
DZW30 |
219 |
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12-25 |
1343 |
DZW45 |
376 |
300 |
500 |
460 |
410 |
375 |
30 |
3 |
12-25 |
1516 |
DZW60 |
484 |
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16-25 |
1678 |
DZW60 |
695 |
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16-30 |
1849 |
DZW90 |
977 |
450 |
650 |
640 |
585 |
545 |
40 |
4 |
20-30 |
1937 |
DZW90 |
1033 |
500 |
700 |
705 |
650 |
608 |
44 |
4 |
20-34 |
2234 |
DZW120 |
1087 |
600 |
800 |
840 |
770 |
718 |
48 |
5 |
20-41 |
2432 |
DZW180 |
1357 |
700 |
900 |
910 |
840 |
788 |
50 |
5 |
24-41 |
2489 |
DZW250 |
1481 |
800 |
1000 |
1020 |
950 |
898 |
52 |
5 |
24-41 |
2643 |
DZW350 |
1845 |
