電動閘閥Z941H一25 DN700圖片、說明書

[ 2023-05-11 ]
上海湖泉閥門集團有限公司電動閘閥Z941H一25 DN700圖片、說明書碳鋼電動閘閥:PN25壓力,口徑DN500口徑,電動開關,法蘭連接,(國標),明桿楔式閘閥,密封面為Cr13系列不銹鋼,安裝位置與管道垂直安裝,嚴禁倒裝≤200DN可以側裝,電動閘閥...Z941H-25C DN700一體化電動防爆法蘭閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形、楔形... Z941H-25C電動鑄鋼閘閥 智能一體化電動閘閥 DN500電動法蘭閘閥體配用多回轉式電動執行器,使閥板作上下直線運動,實現遠程控制閥位開關,方便快捷。
 閘閥
湖泉 主營產品:生產銷售電動執行器.電動閥門(電動閘閥、電動截止閥、電動球閥、電動蝶閥、電動調節閥等各類電動閥門) 展開更多產品簡介 電動閘閥、電動法蘭鑄鋼閘閥 Z941H-25C DN600/700...緊密可靠,目前閘閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。電動閘閥(Z941H-25C DN100)”詳細介紹 高中壓法蘭連接的閘閥適用于公稱壓力PN1.6~16.0MPa,工作溫度≤-29℃~550℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。
電動閘閥

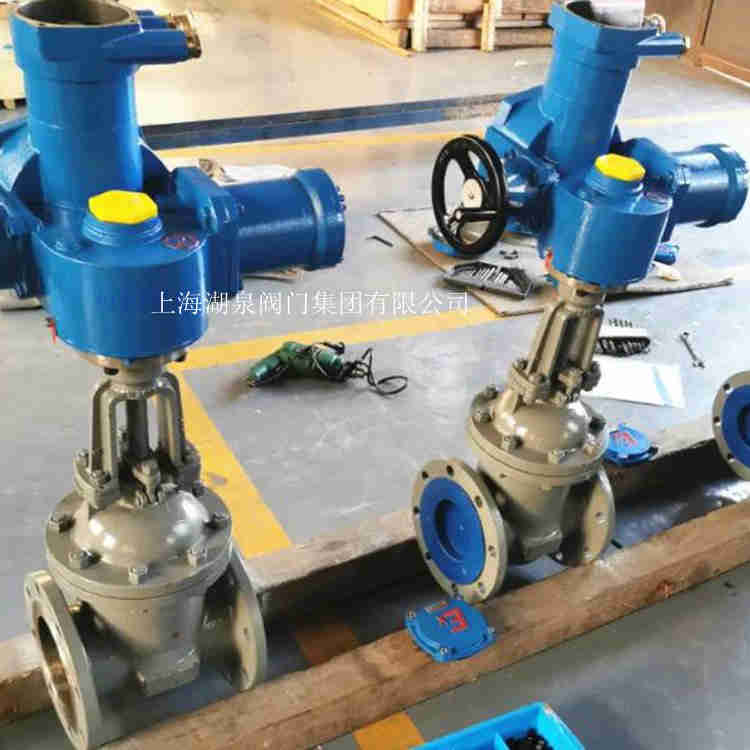

電動楔式閘閥Z941H-25C DN800由明桿楔式閘閥和多回轉閥門電動裝置兩大部分組合而成。電動裝置可選普通開關型/智能開關型兩種 用于接通切斷管路介質 可用于水 蒸汽 油品類 溫...閘閥Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN350/400/450/500電動鑄鋼閘閥廠家,電動法蘭鑄鋼...閘閥與電動執行器組成,控制方式為開關型,閘閥的關閉件(閘板)沿通路中心線的垂直方向移動的閥門,在管路中只能作全開或全關切斷用,不能作調節和節流。
 電動閘閥Z941H一25 DN700
專業生產閥門驅動裝置,普通型/智能型/開關型/調節型,專業生產,值得信賴!產品廣泛應用于石油化工,冶金,水處理,電廠等領域.歡迎來電咨詢!電動閘閥可安裝在水平管路或垂直管路上,單雙閘板閘閥應安裝在水平管路上,且手輪應位于閥門上方,不允許朝下安裝。閘閥介質流動方向不受限制。產品外形及結構尺寸示意圖 產品說明 Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為 2Cr13 不銹鋼,公稱壓力 PN16~PN25,閥體材料為球墨鑄鐵的閘閥。楔式電動閘閥是做直線運作的閥門,它與Z型多回轉執行機構相配,有開關型和智能型。此類閥門操作非常簡單是一種最常見的啟閉式閥,它利用閘板的上下運作來接通和關閉管道中的流體介質。它廣泛應用于化工、造紙、石油、電力、冶金、污水處理等部門。
電動閥
電源:電機為三相交流,380V(特殊訂貨660V或220V),50Hz(特殊訂貨60Hz);控制線為220V,50Hz(特殊訂貨60Hz);遠程控制為24VDC。
工作環境:
(1)環境溫度:-20~+60℃(特殊訂貨-60~+80℃)。
(2)相對濕度:≤90%(25℃時)。
(3)普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所 ;防爆型產品有dI和dIIBT4兩種,dI適用于煤礦非采掘工作面;dIIBT4用于工廠,適用于環境為IIA、IIB級T1~T4組的爆炸性氣體混合物。

殼體材料 適用介質 適用溫度(℃)
碳素鋼(C型) 水、蒸汽、油品 ≤425
鉻鎳鈦鋼(P型)304 硝酸類 ≤200
鉻鎳鉬鈦鋼(R型)316 醋酸類 ≤200
鉻鉬鋼(I型) 水、蒸汽、油品 ≤550

電動閘閥主要外形連接尺寸(PN25):
公稱通徑DN(in) 主要外形尺寸及連接尺寸 電動裝置型號
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 18 3 4-Φ18 595 ZB15
50 250 160 125 100 20 3 4-Φ18 653 ZB15
65 265 180 145 120 22 3 8-Φ18 665 ZB15
80 280 195 160 135 22 3 8-Φ18 725 ZB15
100 300 230 190 160 24 3 8-Φ23 787 ZB20
125 325 270 220 188 28 3 8-Φ25 902 ZB20
150 350 300 250 218 30 3 8-Φ25 955 ZB20
200 400 360 310 278 34 3 12-Φ25 1105 ZB40
250 425 425 370 332 36 3 12-Φ30 1343 ZB40
300 450 485 430 390 40 4 12-Φ30 1516 ZC60
350 550 550 490 448 44 4 16-Φ30 1678 ZC60
400 600 610 550 505 48 4 16-Φ34 1849 ZC90
450 650 660 600 555 50 4 16-Φ34 1937 ZC90
500 700 730 660 610 52 4 20-Φ34 2234 ZC120
600 800 840 770 718 56 5 20-Φ41 2432 ZC180
700 900 955 875 815 60 5 20-Φ41 2489 ZC250
800 1000 1070 990 930 64 5 24-Φ48 2643 ZC350
