上海湖泉閥門集團有限公司PZ400
配水閘閥,PZ400配水閘閥技術參數PZ2型配水閘閥結構說明
1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2、PZ2型用小型電動機作為動力源替代人工操作,方便、快捷。
3、
閘閥由閥體和閥瓣構成。
(1)閘體為焊接件,下部裝有一錐形密封環,與閥瓣共同構成密封部分。
(2)閥瓣由焊接件與橡膠墊構成,通過帶環螺釘組件與閥桿絞接,以保證閥的密封性能。
4、短管用于埋入配水井井壁,為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度,按需定制。
配水技術參數:
型號 |
PZI-400 |
PZI-500 |
PZI-600 |
PZI-800 |
PZI-1000 |
公稱直徑(毫米) |
400 |
500 |
600 |
800 |
1000 |
介質 |
水 |
介質溫度 |
常溫 |
操作行程(毫米) |
216 |
216 |
290 |
290 |
314 |
壓力(公斤力/厘米2) |
工作壓力 |
1 |
試驗壓力 |
2.5 |
操縱方式 |
手動操作 |
制造工藝 |
鑄造/焊接 |
重量(公斤) |
帶法蘭短管 |
370 |
450 |
637 |
851 |
1431 |
不帶法蘭短管 |
289 |
345 |
494 |
656 |
1122 |
備注 |
PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式 |

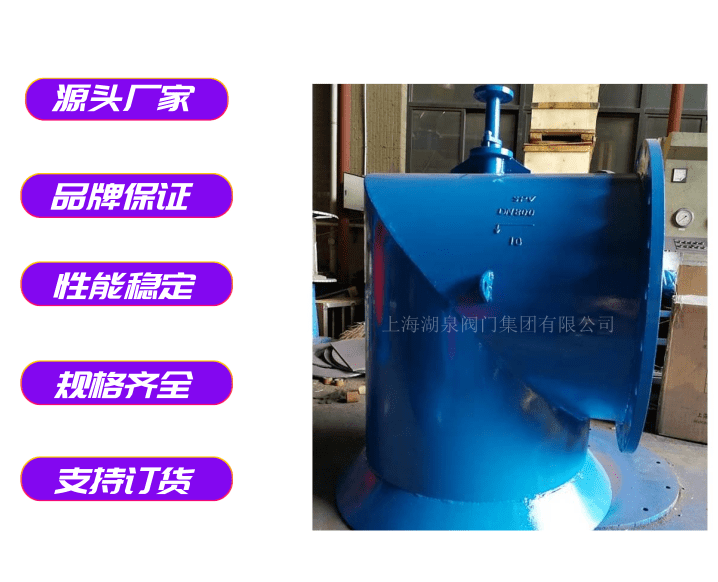

產品型號:PZ-1,PZ-TT
產品規格:DN300-1200
公稱壓力:0.1MPa
適用介質:污水、清水

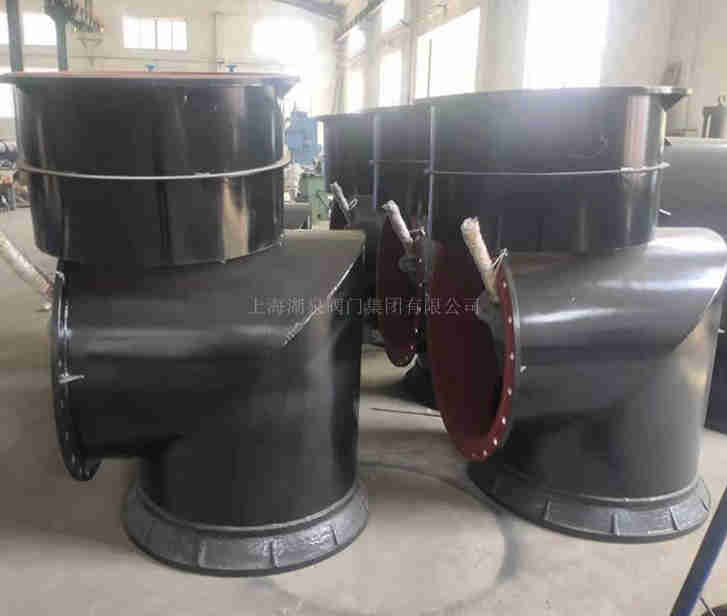

配水閘門的概述: 1.本系列產品是直角式閘閥,可承受0.1MPa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80度。配水閘門根據工作方式分為手動(PZ-1型)和電動(PZ-TT)。配水閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。
技術參數:
型號 |
PZI-400 |
PZI-500 |
PZI-600 |
PZI-800 |
PZI-1000 |
公稱直徑(毫米) |
400 |
500 |
600 |
800 |
1000 |
介質 |
水 |
介質溫度 |
常溫 |
操作行程(毫米) |
216 |
216 |
290 |
290 |
314 |
壓力(公斤力/厘米2) |
工作壓力 |
1 |
試驗壓力 |
2.5 |
操縱方式 |
手動操作 |
制造工藝 |
鑄造/焊接 |
重量(公斤) |
帶法蘭短管 |
370 |
450 |
637 |
851 |
1431 |
不帶法蘭短管 |
289 |
345 |
494 |
656 |
1122 |
備注 |
PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式 |
采用說明:

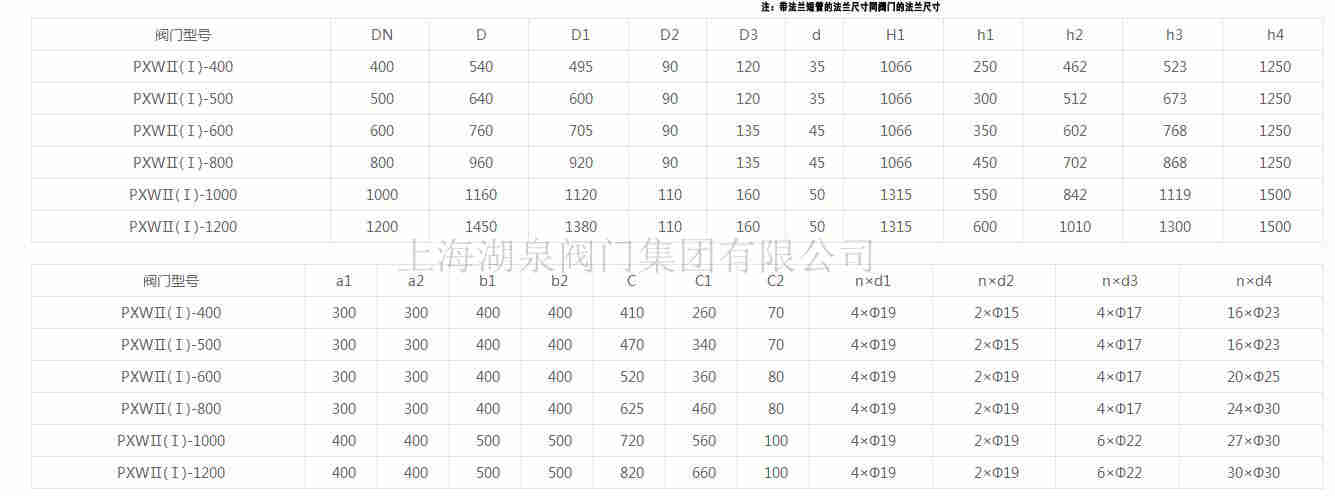

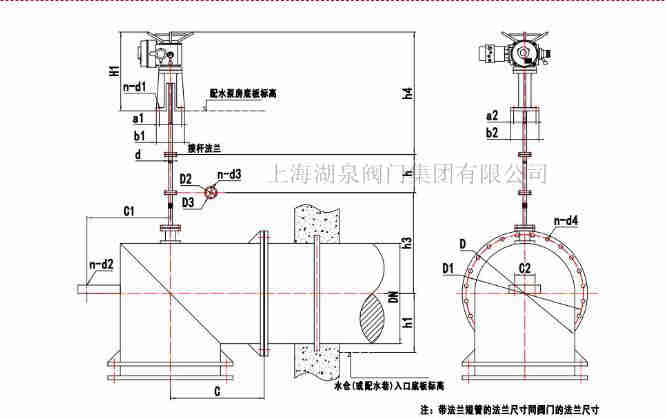

1、水泵房底板標高和水倉(或配水巷)入口標高之高差H與連接桿長度h值,本設計考慮四種情況,如下表所示:(單位:毫米)
H |
5000 |
4500 |
4000 |
3500 |
h |
PZI |
400 |
3765 |
3265 |
2765 |
2265 |
500 |
PZI |
600 |
3497 |
2997 |
2497 |
1997 |
800 |
PZI |
1000 |
3100 |
2600 |
2100 |
1600 |
PZ1 |
1200 |
3040 |
2540 |
2040 |
1540 |
2、各采用和使用單位,根據實際情況選用,如訂貨時能提出h值,則按訂貨單位要求加工,否則連接桿長度按H=5000時供貨,連接桿的一端的法蘭根據實際需要的h值在現場焊接。
