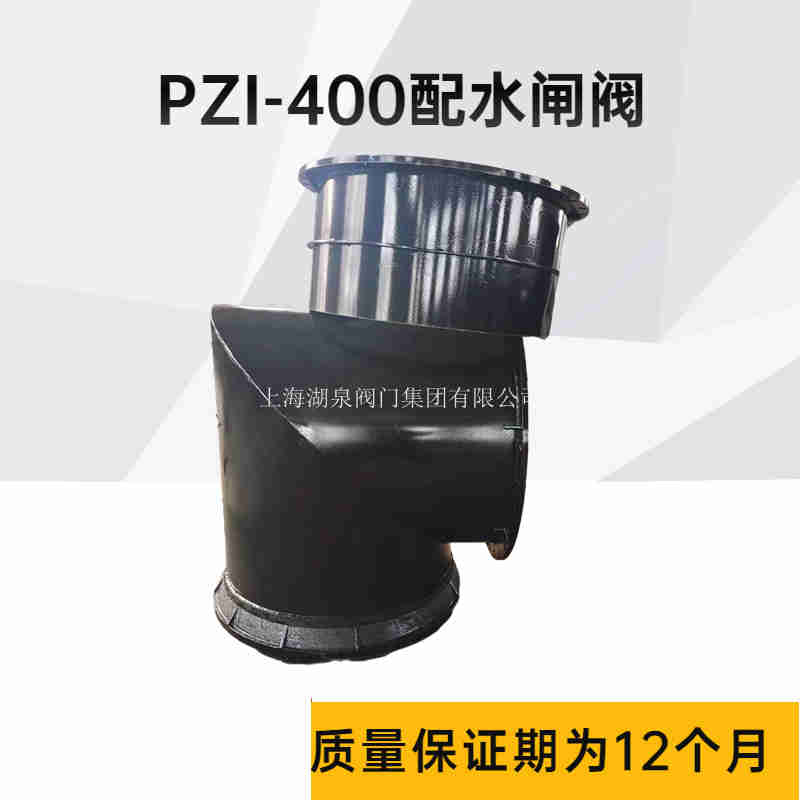

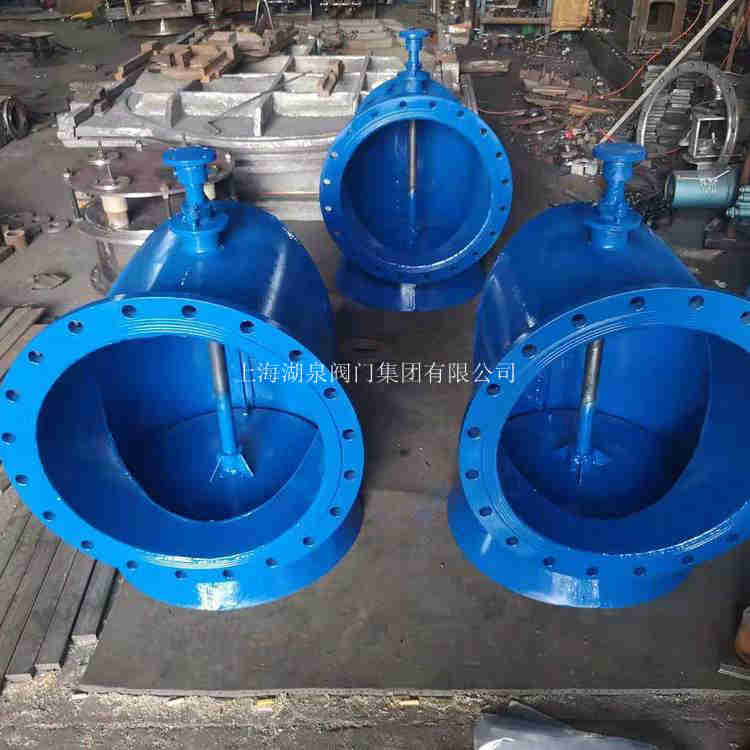

配水閘閥說明書,技術參數:上海湖泉閥門集團有限公司PZI型配水閘閥是在PZ型的基礎上進行的改進設計,該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點,可供礦山井下水泵房各吸水井配水之用。 技術參數: 型號 PZI-400 PZI-500 ...PZI型配水閘閥是在PZ型的基礎上進行設計,該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點,可供礦山井下水泵房各吸水井配水之用。
我公司
配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。 2、PZ2型用小型電動機作為動力源替代人工操作,方便、快捷。 3、閘閥由閥體和閥瓣構成。 礦用配水閘閥67是直角式閘閥,可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80℃ 價...
湖泉【PZI配水閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的PZI配水閘閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門, 礦用配水閘閥包括閘閥閥體和閘板,閘板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,單閘板式就是單個閘板,雙閘板式就是有兩個閘...具有重量輕,結構簡單,操作方便,密封性能好等優點,可供礦山井下水泵房各吸水井配水之用. 一,型號說明:(例如) pz-i/pz 二, pz-i配水閘閥技術參數: 型號 pz-i-400 pz-i-500 pz-i...
配水閘閥技術參數:
型號:PZ-I 手動操作;PZ-II電動操作
公稱通徑:200-3000mm
公稱壓力:0.1MPa
適用介質:污水,海水,清水
PZ-I型操縱臺由人工操作。手輪與螺母固定在一起,旋轉手輪,帶動絲杠升降。螺母下端裝有滾珠,以減少旋轉時的阻力。
PZ-II型用小型電動機作為動力源替代人工操作,可實現遠程控制,方便,快捷。
結構說明:
1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2、PZ2型用小型電動機作為動力源替代人工操作,方便、快捷。
3、閘閥由閥體和閥瓣構成。
(1)閘體為焊接件,下部裝有一錐形密封環,與閥瓣共同構成密封部分。
(2)閥瓣由焊接件與橡膠墊構成,通過帶環螺釘組件與閥桿絞接,以保證閥的密封性能。
4、短管用于埋入配水井井壁,為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為 5米 、4.5米 、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度,按需定制。
配水閘閥技術參數:
型 號 |
PZI-400 |
PZI-500 |
PZI-600 |
PZI-800 |
PZI-1000 |
公稱直徑(毫米) |
400 |
500 |
600 |
800 |
1000 |
介 質 |
水 |
介質溫度 |
常 溫 |
操作行程(毫米) |
216 |
216 |
290 |
290 |
314 |
壓力(公斤力/厘米2) |
工作壓力 |
1 |
試驗壓力 |
2.5 |
操縱方式 |
手動操作 |
制造工藝 |
鑄造/焊接 |
重量(公斤) |
帶法蘭短管 |
370 |
450 |
637 |
851 |
1431 |
不帶法蘭短管 |
289 |
345 |
494 |
656 |
1122 |
備注 |
PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式 |
H |
5000 |
4500 |
4000 |
3500 |
h |
PZI |
400 |
3765 |
3265 |
2765 |
2265 |
500 |
PZI |
600 |
3497 |
2997 |
2497 |
1997 |
800 |
PZI |
1000 |
3100 |
2600 |
2100 |
1600 |
PZ1 |
1200 |
3040 |
2540 |
2040 |
1540 |
配水閘閥 外形連接尺寸:
通徑/DN |
Dg |
D |
D1 |
D2 |
D3 |
D4 |
d |
φ |
H1 |
H2 |
h1 |
h2 |
h3 |
h4 |
a1 |
a2 |
b1 |
b2 |
C |
C1 |
C2 |
n×d |
2×d1 |
n×d2 |
u×d3 |
PZI-400 |
400 |
540 |
495 |
535 |
85 |
120 |
35 |
500 |
750 |
988 |
250 |
462 |
723 |
1250 |
300 |
300 |
400 |
400 |
410 |
190 |
70 |
419 |
215 |
417 |
1623 |
PZI-500 |
500 |
640 |
600 |
640 |
85 |
120 |
35 |
600 |
750 |
988 |
300 |
512 |
673 |
1250 |
300 |
300 |
400 |
400 |
470 |
230 |
70 |
419 |
215 |
417 |
1623 |
PZI-600 |
600 |
760 |
705 |
755 |
100 |
136 |
42 |
600 |
750 |
1065 |
350 |
602 |
968 |
1250 |
300 |
300 |
400 |
400 |
520 |
360 |
80 |
419 |
219 |
617 |
2025 |
PZI-800 |
800 |
960 |
920 |
975 |
100 |
135 |
42 |
600 |
750 |
1065 |
450 |
702 |
868 |
1250 |
300 |
300 |
400 |
400 |
625 |
360 |
80 |
419 |
219 |
617 |
2430 |
PZI-1000 |
1000 |
1160 |
1120 |
1175 |
115 |
160 |
50 |
700 |
900 |
1265 |
550 |
842 |
1119 |
1500 |
400 |
400 |
500 |
500 |
720 |
450 |
100 |
419 |
219 |
622 |
2830 |

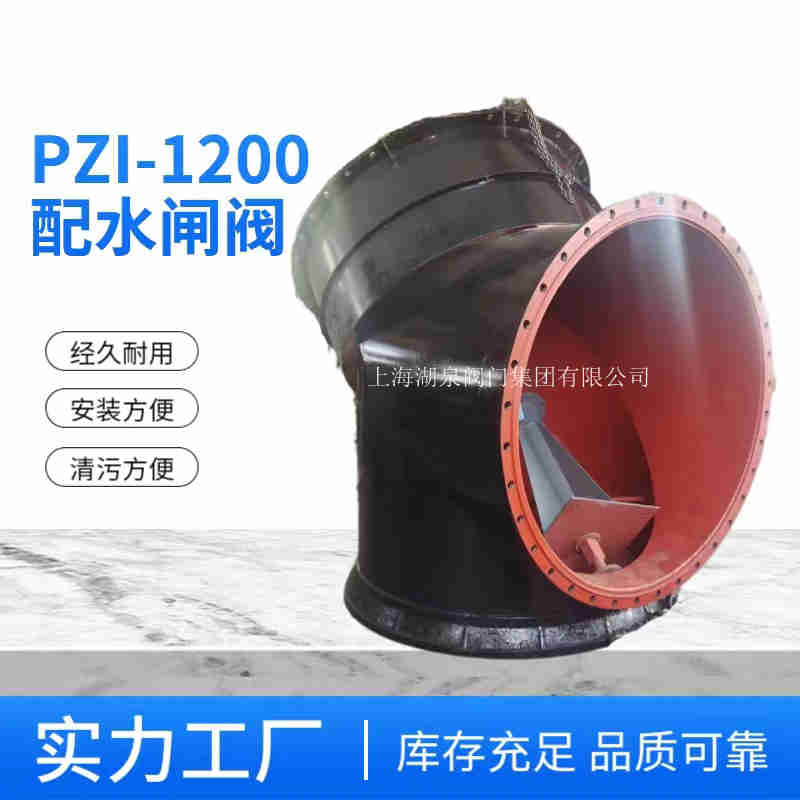

φ1200型技術參數:
型號 |
操縱臺 |
閘閥 |
短管 |
操作
行程 |
質量(Kg) |
B |
B1 |
D2 |
d1 |
D1 |
H |
H1 |
B2 |
B3 |
B4 |
B5 |
d2 |
D3 |
H2 |
H3 |
D |
L1 |
帶短管 |
無短管 |
PZ2-1200 |
500 |
400 |
250 |
22 |
700 |
900 |
1296 |
780 |
652 |
40 |
120 |
23 |
1375 |
1080 |
1106 |
1200 |
650 |
396 |
1 |
|
