電動執行器型號及說明大家知道嗎？上海湖泉閥門有限公司為你詳細介紹
1、根據閥門的類型選擇執行器：多回轉、部分回轉直連式，直行程，部分回轉角行程；2、控制方式：開關型、調節型；3、最大扭矩值；4、IP防護等級 5、工作電壓 6、配置：基本型（需另配控制箱）或整體型（自帶就地控制，集成了控制箱）或智能一體化 （有液晶顯示，遙控器控制等）1、根據閥門的類型選擇執行器：多回轉、角行程；2、控制方式：開關型、調節型；3、最大扭矩值；4、IP防護等級  工作電壓，根據閥門的類型選擇執行器：多回轉、角行程，直行程
種類很多，結構形式很多，電動執行機構型號很多，結構形式很多。
選擇電動執行器時，至少應了解以下參數
1.電源壓力;有110伏、220伏、380伏、440伏、660伏等常規和非常規
2.開關/調節和控制模式;需要哪種開關模式和控制模式，上下還是左右
3.防護等級要求;通常是55，65，67等。
4.防爆等級要求;有煤安全要求嗎？
5.公稱扭矩/推力是否包含安全系數?扭矩是多少?如果不可提供，也可以提供閥門參數
6.切換時間要求;開關到位需要多長時間
7.是否需要一體化啟動器;需要現場控制嗎

反饋信號要求:是要求輸入信號還是要求輸入和輸出都要求。電動執行機構選型應至少了解以下參數 A、電源壓力； B、開關/調節及控制方式； C、防護等級要求； D、防爆等級要求； E、公稱扭矩/推力，是否含有安全系數； F、開關時間要求； G、是否要求一體化啟動器；H、反饋信號要求；
1、角行程電動執行器（轉角<360度）；電動執行器輸出軸的轉動小于一周，即小于360度，通常為90度就實現閥門的啟閉過程控制。此類電動執行器根據安裝接口方式的不同又分為直連式、底座曲柄式兩種。a)直連式：是指電動執行器輸出軸與閥桿直連安裝的形式。b)底座曲柄式：是指輸出軸通過曲柄與閥桿連接的形式。此類電動執行器適用于蝶閥、球閥、旋塞閥等。

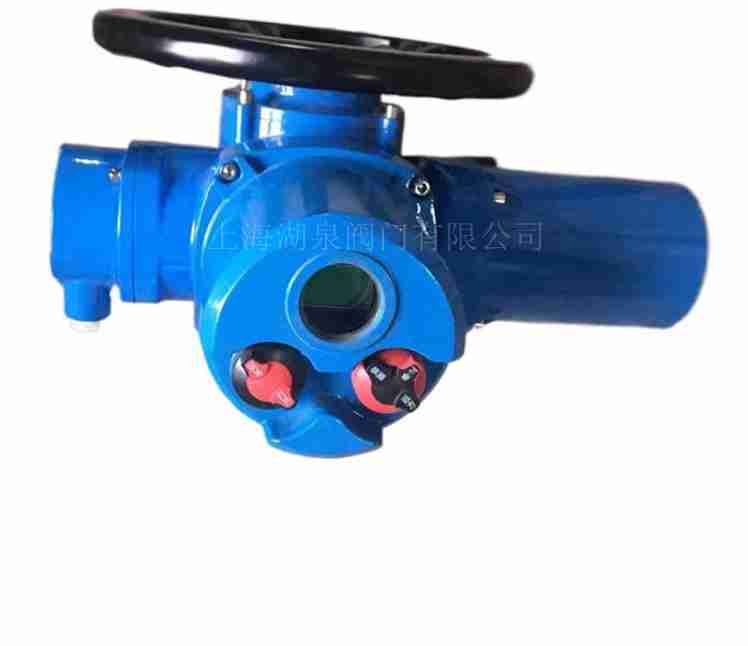

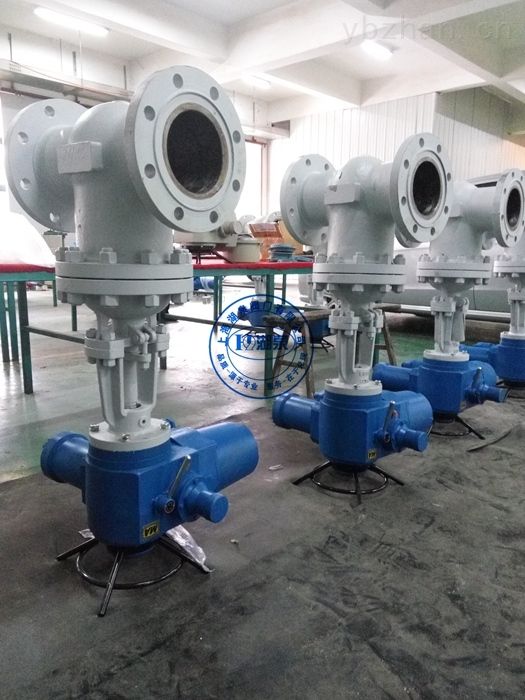

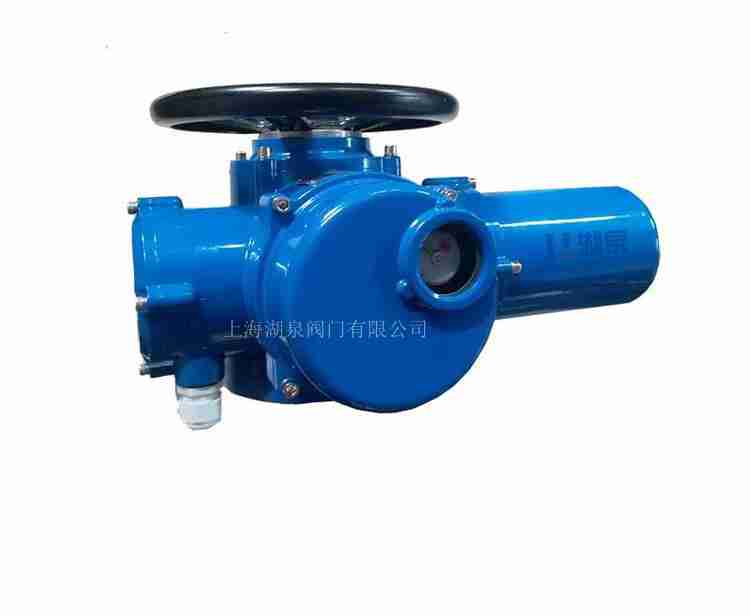

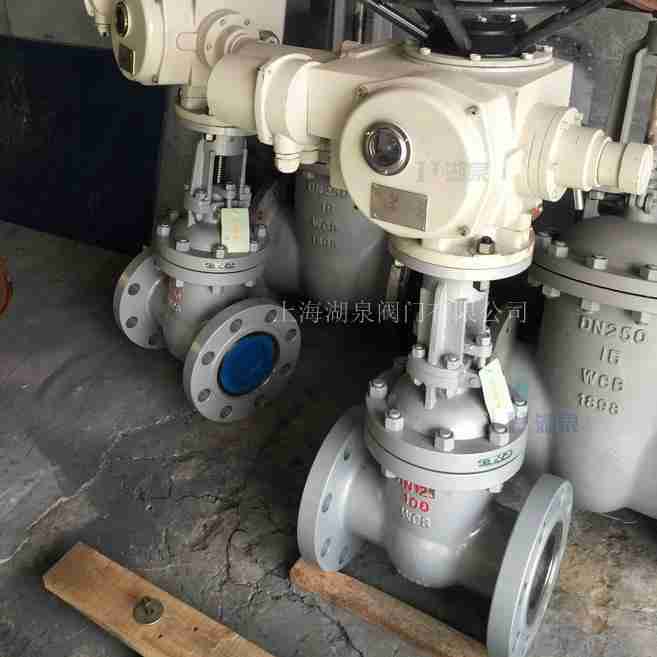

2、多回轉電動執行器(轉角>360度)；此類電動執行器適用于閘閥、截止閥等。
3、直行程電動執行器(直線運動)；此類電動執行器適用于單座調節閥、雙座調節閥等。

電動執行器的技術參數如下：
1、工作電源：220VAC、24VDC、110VAC、380VAC
2、行程方式：角行程、直行程
3、控制模式：伺服控制、開關動作
4、輔助輸出：另帶一組有源全開全閉位置信號輸出
另帶一組無源全開全閉位置信號輸出
另帶1K電阻信號對應閥位信號輸出
另帶1K電阻和無源開關信號輸出
另帶閥位反饋4－20MA信號輸出
5、輸出力矩：單位Nm，18、30、50、100、200、400、1000、2000.
6、安裝方式：標準型結構、直裝式結構（蝶閥）、明裝式結構（球閥）。
7、附加功能：另帶防爆功能，快速開關系列、多回轉系列（截止閥）
8、可以配套：另配各種閥門，安裝支架。
你可以按照以下的表格選擇型號：


什么是調節型電動執行器是調節型電動執行器，英文叫Modulating control. 就是能夠用電壓（0-10V）或電流（4-20mA）信號來控制執行器的轉動。 大家都知道：電動執行器多與閥門配套，應用于自動化控制系統。電動執行器的種類很多，在動作方式上各有不同，如角行程電動執行器是輸出轉角力矩，而直行程電動執行器是輸出位移推力。電動執行器在系統應用時的種類，應根據閥門的工作需要進行挑選。根據其工作特性可分為如下類別： （執行器的傳動軸與閥門閥桿垂直，曲柄連接）等。源觸點型?？刂茍?zhí)行機構一般有三種方法：1.開關量控制。2.模擬量4-20mA電流控制。3.總線控制。你說的應該屬于第一種開關量控制。開關量又分有源和無源控制，比如1號線為公共端，2號為開，3號為關。無源觸點控制就是直接將1號線和2號線短接，執行機構就開動作，1和3短接就關動作。有源就需要根據說明書在1號線接+24V DC（也有接220V AC），再和1、3短接才動作。簡單說就是控制端接外接電源就是有源觸點，不接就是無源觸點。
