電動閥手動和電動怎么切換的呢? 為半主動切換,手動時需扳動手柄切換,手動狀況轉變?yōu)殡妱訒r則主動運轉。其結構見圖。它由手柄、切換件、直立桿、離合器、壓簧等組成。需手輪操作時,將手柄向手動方向推進,切換件使離合器舉高,并壓榨壓簧。 當手柄推到必定方位時,離合器即脫離蝸輪而與手輪嚙合,一起直立桿在扭簧效果下直立于蝸輪端面,支撐住離合器不致下落,切換完結即可放開手柄,運用手輪進行操作。而需電動操作時,電動機將帶動蝸輪滾動,支承于蝸輪端面的直立桿即倒下,在壓簧效果下離合器敏捷向蝸輪方向移動,并與蝸輪嚙合,一起與手輪脫開,主動完成手動到電動狀況的變換。

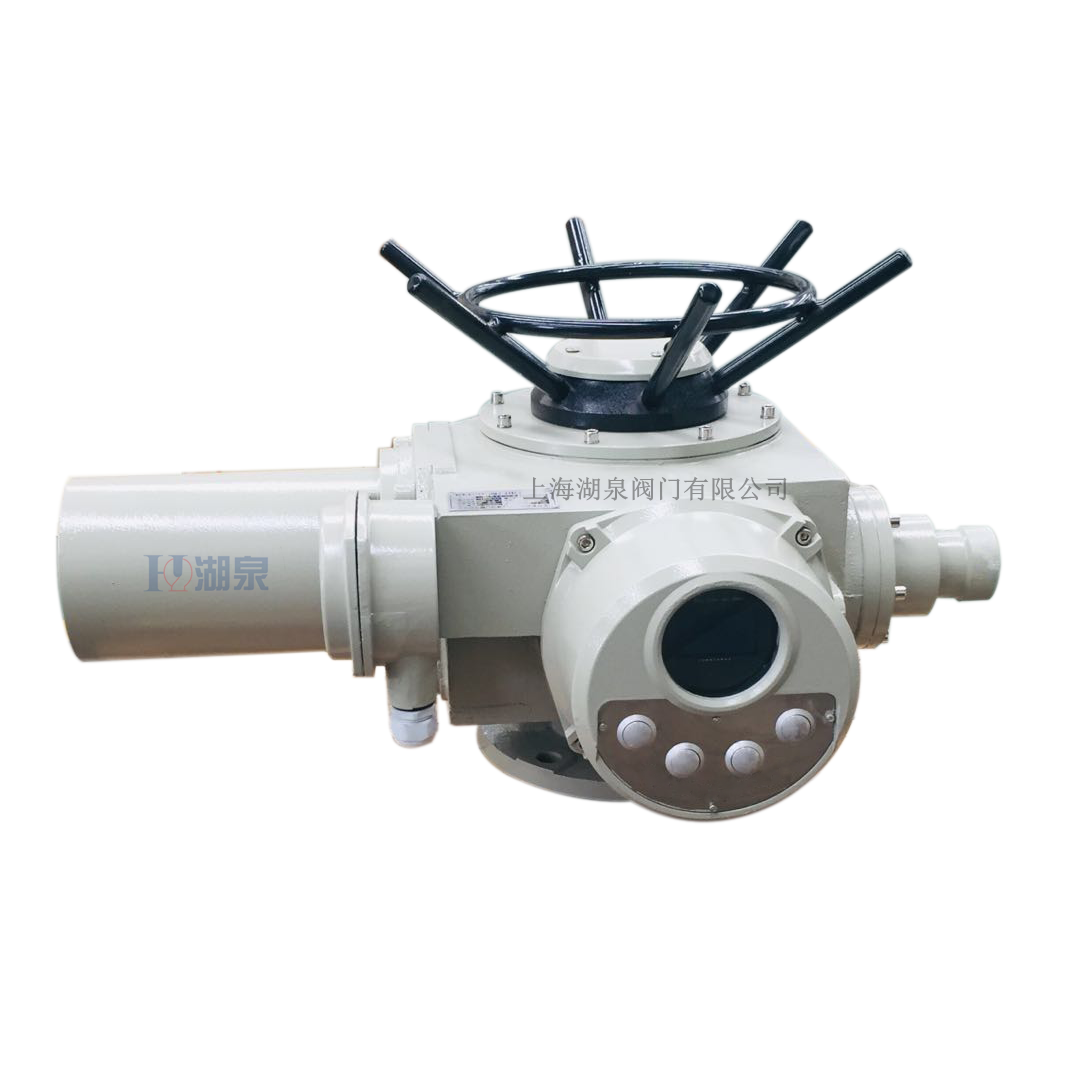

Z型

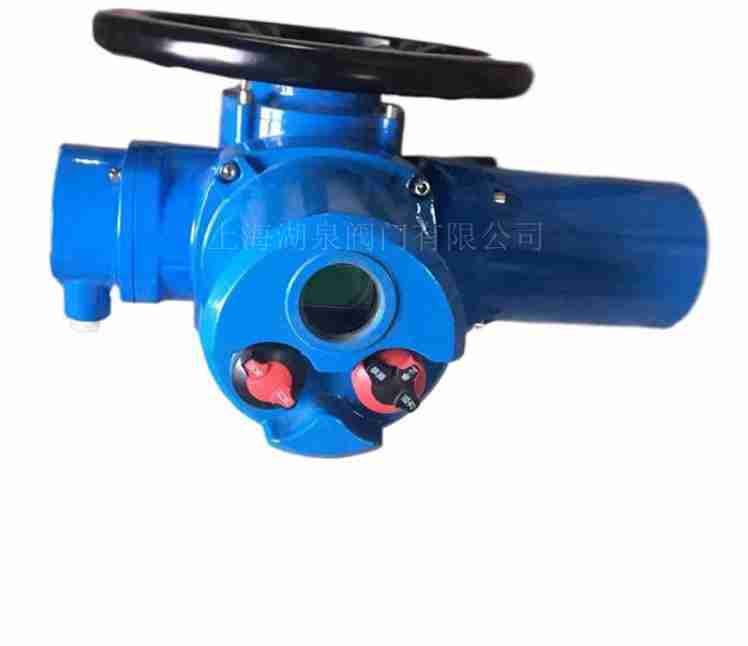

電動執行器的手動與電動切換方法。
手—電動切換機構:為半自動切換,手動時需扳動手柄切換,手動狀態轉變?yōu)殡妱訒r則自動運行。其結構下圖。它由手柄、切換件、直立桿、離合器、壓簧等組成。需手輪操作時,將手柄向手動方向推動,切換件使離合器抬高,并壓迫壓簧。當手柄推到一定位置時,離合器即脫離蝸輪而與手輪嚙合,同時直立桿在扭簧作用下直立于蝸輪端面,支撐住離合器不致下落,切換完成即可放開手柄,使用手輪進行操作。而需電動操作時,電動機將帶動蝸輪轉動,支承于蝸輪端面的直立桿即倒下,在壓簧作用下離合器迅速向蝸輪方向移動,并與蝸輪嚙合,同時與手輪脫開,自動實現手動到電動狀態的轉換。
注意:1.電動運行時切勿扳動切換手柄!
2.切換時按箭頭方向推(或拉)動手柄,若推不到位時應邊轉動手輪邊推動手柄!
電動閘閥,電動截止閥電動與手動切換操作方式是根據電動執行機構的不同而不同,用戶朋友可參考閥門配套電動執行機構說明書進行操作。
電動
執行器怎么電/手動切換?
手—電動切換組織:為半主動切換,手動時需扳動手柄切換,手動狀況轉變?yōu)殡妱訒r則主動運轉。其結構見圖。它由手柄、切換件、直立桿、離合器、壓簧等組成。需手輪操作時,將手柄向手動方向推進,切換件使離合器舉高,并壓榨壓簧。當手柄推到必定方位時,離合器即脫離蝸輪而與手輪嚙合,一起直立桿在扭簧效果下直立于蝸輪端面,支撐住離合器不致下落,切換完結即可放開手柄,運用手輪進行操作。而需電動操作時,電動機將帶動蝸輪滾動,支承于蝸輪端面的直立桿即倒下,在壓簧效果下離合器敏捷向蝸輪方向移動,并與蝸輪嚙合,一起與手輪脫開,主動完成手動到電動狀況的變換。
1.電動運轉時切勿扳動切換手柄!
2.切換時按箭頭方向推(或拉)動手柄,若推不到位時應邊滾動手輪邊推進手柄!
電動執行器一般由下列部分組成:
電動機,特點是過載能力強、起動轉矩大、滾動慣量小,短時、斷續作業。減速組織,用以減低電動機的輸出轉速。
行程操控組織,用以調節和操控閥門的啟閉方位。
轉矩約束組織,用以調節轉矩(或推力)并使之不超過預訂值。
手動、電動切換組織,進行手動或電動操作的聯鎖組織。
開度指示器,用以顯現閥門在啟閉進程中所在的方位。
電動閥門的執行器無法切換手動操作的解決措施
出現這種故障時,應該解體檢查電動執行器中切換機構的離合器,其中較為可能的情況是齒輪損壞或者是銷軸斷裂,主要是因?yàn)槿鄙贊櫥斐刹考?,或者是在手動操作時,用力過大造成部件損壞,需要更換損壞的部件。在日常維修中注意添加潤滑油脂,手動操作時不得用力過大。
