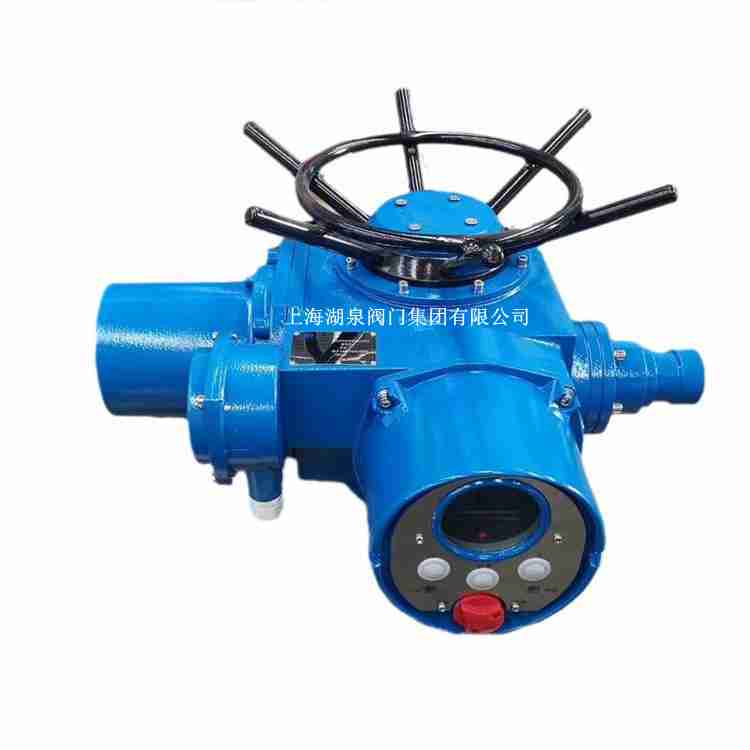

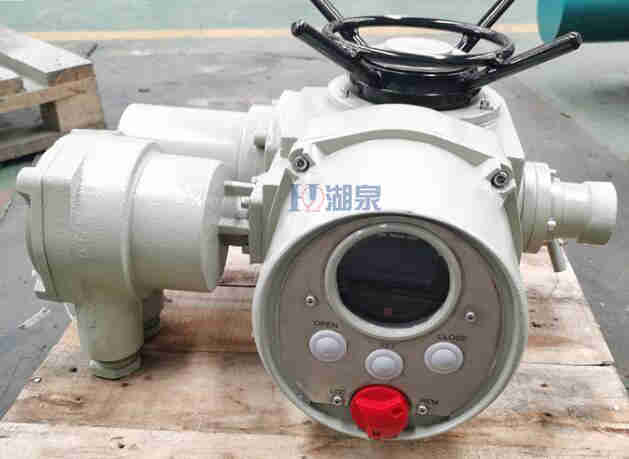

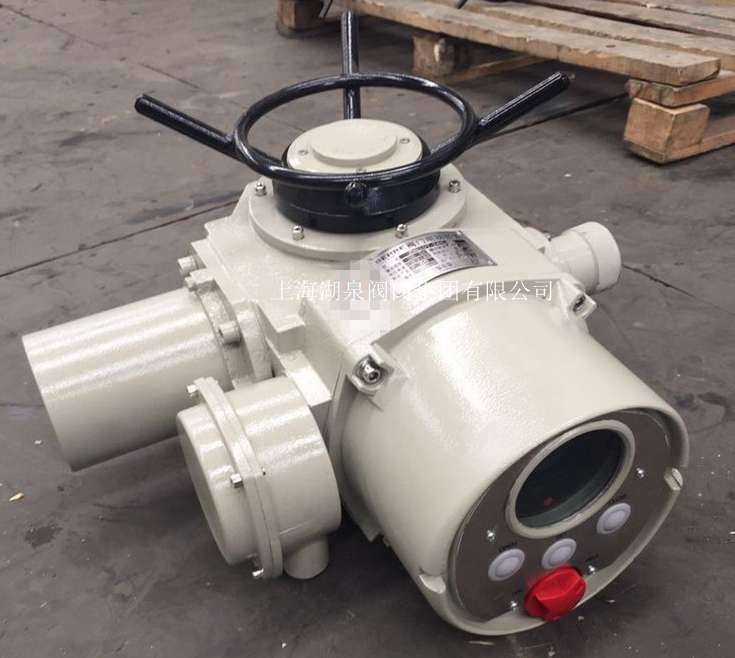

智能型電動執行器主要功能描述:
(1)一體化結構設計,直接接收4~20mA/4~12mA/12~20mA/0~5V/1~5V等控制信號,輸出隔離的4~20mA閥位反饋信
號;
(2)具有仿直運行功能,并可根據用戶設定的流量特性中線運行:
(3)控制信號新路故障判斷、報警及保護功能。新路故障時可使執行機構或開、或關、或保特、或在0~100%之間預器的任意值;
(4)數字顯示,顯示控制信號值、閥位值、故障類別;
(5)RS485遠程通訊功能,通過通訊協議在上位機進行編程組態,對過程量、開關量作數據或圖形處理。(6)閥門行程自整定,輸入輸出模擬信號自校準。系統硬件組成
智能型電動執行器根據智能化、可靠性高、抗干擾、成本低等原則,控制核心采用8位微處理器 MC68HC908SR12(SR12),電機控制的主電路采用電力電子技術實現。
電動閥門控制器的使用范圍智能型電動閥門控制器功能及工作原理和工作原理和功能閥門的控制量為閥門開度,在應用場合往往會根據實際需要將閥門開或關,或者開到一定程度,甚至動態的以某種規律開關。 智能變頻電動執行機構內置控制器,變頻啟動電機,可改善調節閥流體特性,解決對象時間常數小、調節閥振蕩等問題和改變調節閥用途,主要用在控制質量要求高、要實現高質量、高精度的控...廣泛應用于電力、化工、冶金、環保、水處理、輕工、建材等工業自動化系統領域,選擇和使用電動調節閥之前,了解電動調節閥工作原理相當重要。
就過程控制系統而言,執行器從調節器接收指令信號,通過執行機構轉化為對應的角位移或者直線位移,去操作調節機構,更改被控對象進入、出能或材料,為了達到自動控制工藝。 任何一種自動控制系統,執行器是不可缺少的部件。 若將傳感器與控制系統感覺器官相提并論,調節器是控制系統的頭腦,而且執行器可與做特定任務的雙手相提并論。
執行器經常在高溫,高壓,深冷,強腐蝕,高粘度,易結晶,閃蒸,汽蝕等條件下運行、在高壓差和其他狀態,使用條件苛刻,所以,在整個控制系統中處于薄弱地位。 若執行器的選型或者使用不合適,常常使生產過程的自動化難以實現。 很多時候,將造成控制系統控制質量降低,調節失靈等,甚至由于介質易燃,易爆、有毒,導致嚴重事故。 為此,對執行器進行了正確的選擇與安裝、檢修等各環節,一定要充分重視。這時,閥門定位器能夠組成一組以閥桿位置移動為丈量信號,以控制輸出為設定信號的反饋控制系統。一般來說,閥門的定位器結構按照其結構形式和工作原理可以分氣動閥門定位器、電...作電源通常有:AC220V,AC380V等。輸入信號:4~20mA 0~10v等弱電信號。由調節型電動執行機構和閥桿連接調試好以后;以電能作為驅動力來驅動硬密封蝶閥閥板,作0~90°部分回轉運動...控制器結構 控制器由主控電路板、傳感器、帶LED操作按鍵、分相電容、接線端子等組成。智能伺服放大器以專用單片微處理器為基礎,通過輸入回路把模擬信號、閥位電阻信號...廣泛應用于冶金、化工、電力等,歡迎來電咨詢。
