上海湖泉閥門集團有限公司z941t-10電動閘閥型號、尺寸Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為黃銅(Z941T-10)、灰鑄鐵(Z941W-10)、鉻不銹鋼(Z941H-10)、球墨鑄鐵(Z914T-16Q Z941W-16Q),公稱壓力 PN10~PN63,閥體材料為鑄鐵的閘閥,該產品廣泛應用于石油、化工、冶金、火力發電廠等行業中,可使用在水、蒸汽、油品等介質中,使用溫度:0~200℃,使用壓力:1.0~1.6Mpa。
z941t-10 dn300電動閘閥產品性能參數
Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥主要性能參數 |
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
Z941T-10 |
10 |
1.0 |
≤200 |
水、蒸汽 |
Z941W-10 |
≤100 |
油品 |
Z941H-10 |
≤200 |
水、蒸汽 |
Z941T-16Q |
16 |
1.6 |
水、蒸汽 |
Z941W-16Q |
≤100 |
油品 |
z941t-10 dn300電動閘閥產品零部件材料
Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥零部件材料 |
型號 |
材料 |
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
Z941T-10 |
灰鑄鐵 |
碳鋼 |
黃銅 |
油浸石棉填料 |
Z941W-10 |
灰鑄鐵 |
Z941H-10 |
鉻不銹鋼 |
柔性石墨 |
Z941T-16Q |
球墨鑄鐵 |
碳素鋼或鉻不銹鋼 |
玩轉鑄鐵 |
石棉石墨 |
|

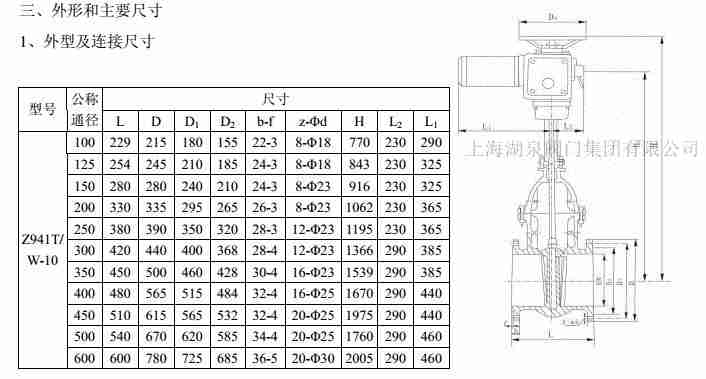

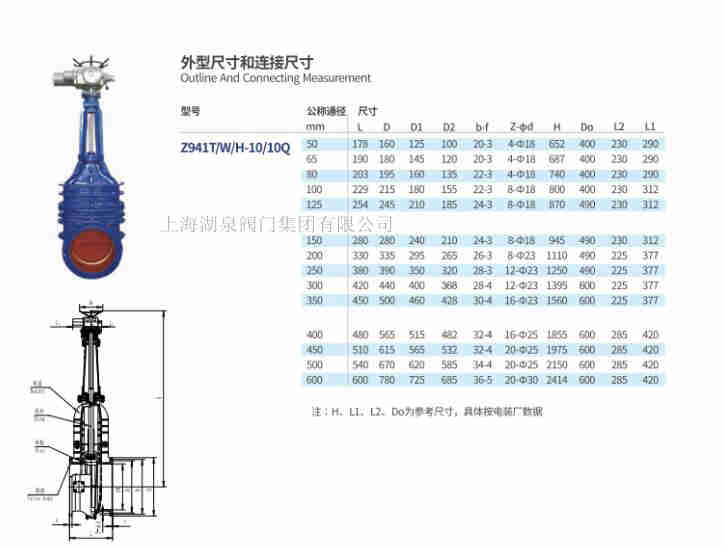

z941t-10 dn300電動閘閥產品外形及結構尺寸
Z941T、Z941W、Z941H 型 PN10 鐵制電動楔式閘閥主要外形及結構尺寸 |
DN |
L |
D |
D1 |
D2 |
B |
H |
L1 |
L2 |
z×Φd |
D0 |
重量/kg |
100 |
230 |
215 |
180 |
155 |
22 |
653 |
170 |
316 |
8×Φ18 |
200 |
80 |
125 |
255 |
245 |
210 |
185 |
24 |
750 |
170 |
324 |
8×Φ18 |
200 |
120 |
150 |
280 |
280 |
240 |
210 |
24 |
846 |
170 |
333 |
8×Φ23 |
200 |
140 |
200 |
330 |
335 |
295 |
265 |
26 |
940 |
170 |
333 |
8×Φ23 |
200 |
210 |
250 |
380 |
390 |
350 |
320 |
28 |
1070 |
325 |
460 |
12×Φ23 |
250 |
285 |
300 |
420 |
440 |
400 |
368 |
28 |
1210 |
325 |
460 |
12×Φ23 |
250 |
400 |
350 |
450 |
500 |
460 |
428 |
30 |
1310 |
325 |
460 |
16×Φ23 |
250 |
500 |
400 |
480 |
565 |
515 |
482 |
32 |
1790 |
408 |
530 |
16×Φ25 |
250 |
700 |
450 |
510 |
615 |
565 |
532 |
32 |
1930 |
408 |
530 |
20×Φ25 |
360 |
810 |
500 |
540 |
670 |
620 |
585 |
34 |
2103 |
394 |
647 |
20×Φ25 |
360 |
856 |
600 |
600 |
780 |
725 |
685 |
36 |
2141 |
394 |
647 |
20×Φ30 |
360 |
1130 |
Z941T、Z941W、Z941H 型 PN16 鐵制電動楔式閘閥主要外形及結構尺寸 |
DN |
L |
D |
D1 |
D2 |
B |
z×Φd |
H |
L1 |
L2 |
D0 |
重量/kg |
100 |
230 |
215 |
180 |
155 |
22 |
8×Φ18 |
738 |
170 |
291 |
200 |
91 |
125 |
255 |
245 |
210 |
185 |
24 |
8×Φ18 |
757 |
170 |
291 |
200 |
120 |
150 |
280 |
280 |
240 |
210 |
24 |
8×Φ23 |
895 |
170 |
308 |
200 |
139 |
200 |
330 |
335 |
295 |
265 |
26 |
8×Φ23 |
1074 |
325 |
425 |
250 |
226 |
250 |
380 |
390 |
350 |
320 |
28 |
12×Φ23 |
1181 |
325 |
425 |
250 |
226 |
300 |
420 |
440 |
400 |
368 |
28 |
12×Φ23 |
1332 |
325 |
460 |
250 |
325 |
350 |
450 |
500 |
460 |
428 |
30 |
16×Φ23 |
1519 |
408 |
460 |
250 |
412 |
400 |
480 |
565 |
515 |
482 |
32 |
16×Φ25 |
1736 |
408 |
530 |
320 |
621 |
450 |
510 |
615 |
565 |
532 |
32 |
20×Φ25 |
1921 |
394 |
647 |
320 |
720 |
500 |
540 |
670 |
620 |
585 |
34 |
20×Φ25 |
2103 |
394 |
647 |
320 |
856 |
600 |
600 |
780 |
725 |
685 |
36 |
20×Φ30 |
2414 |
394 |
647 |
320 |
1131 |
700 |
660 |
895 |
840 |
800 |
40 |
24×Φ30 |
2705 |
556 |
905 |
500 |
1848 |
800 |
720 |
1010 |
950 |
905 |
44 |
24×Φ34 |
2907 |
556 |
905 |
500 |
2613 |
