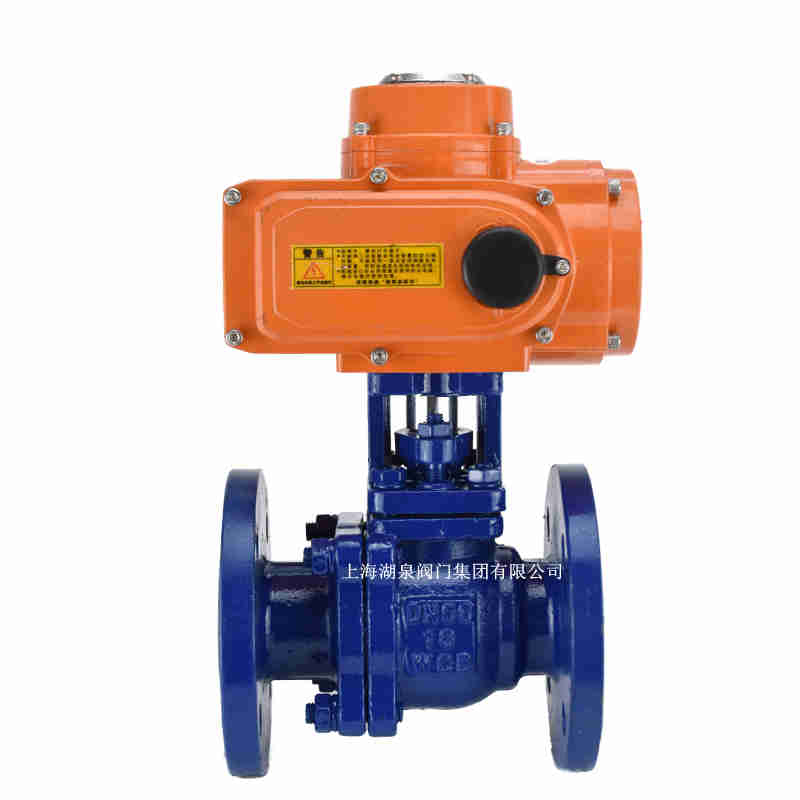

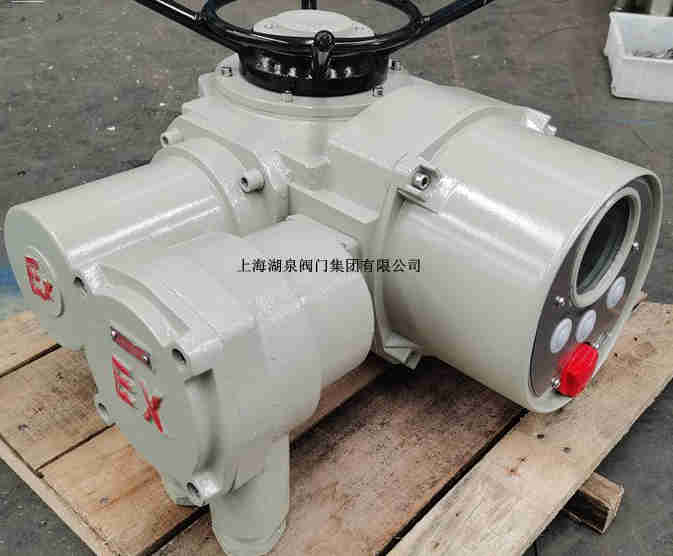

多回轉閥門電動裝置,簡稱為Z型電裝,是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥,也可用于暗桿閥。 本系列電裝具有功能全、性能可靠、控制系統*、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分:通用要求》,GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
電源:常規,三相380V(50Hz)
特殊,三相660V、415V(50Hz 、60Hz);
單相220V、110V(50Hz 、60Hz)
工作環境:
環境溫度:-20~+60℃ (特殊訂貨-40~+80℃)。
相對濕度:≤95%(25℃時)。
防護類型:戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種,dⅠ適用于煤礦非采掘工作面;dⅡBT4用于工廠,適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。(詳見GB3836.1)
防護等級:IP55 (特殊訂貨IP65、IP67)。
工作制:短時10分鐘 (特殊訂貨30分鐘)。
DZW/Z系列多回轉電動頭特點:
1、該裝置防塵、防水、防輕腐蝕,其防護等級為IP55、IP65(特殊定貨);
2、轉矩控制機構動作可靠,調節方便,轉矩重復精度高;
3、行程控制機構調節精度和重復度高,開向和關向可配裝各2只至4只微動開關。
表1
型號規格 |
公稱轉矩(N·m) |
公稱推力(KN) |
zui大閥桿直徑 |
zui大轉圈數(圈) |
手動 速比 |
輸出轉速(r/min) |
電機功率(KW) |
參考重量(Kg) |
Z5 |
50 |
20 |
28 |
60 |
1:1 |
12 |
0.12 |
28 |
Z10 |
100 |
40 |
28 |
60 |
1:1 |
24/36 |
0.25/0.37 |
45 |
Z15 |
150 |
24/36 |
0.37/0.55 |
50 |
||||
Z20 |
200 |
100 |
40 |
60 |
1:1 |
18/24 |
0.37/0.55 |
55 |
Z30 |
300 |
18/24 |
0.55/0.75 |
58 |
||||
Z45 |
450 |
150 |
48 |
120 |
1:1 (20:1) |
24/36 |
1.1/1.5 |
110 |
Z60 |
600 |
24/36 |
1.5/2.2 |
120 |
||||
Z90 |
900 |
200 |
60 |
120 |
1:1 (25:1) |
24/36 |
2.2/3 |
139 |
Z120 |
1200 |
24/36 |
3/4 |
142 |
||||
Z180 |
1800 |
325 |
70 |
150 |
22.5:1 |
18/24 |
4/5.5 |
250 |
Z250 |
2500 |
18/24 |
5.5/7.5 |
255 |
||||
Z350 |
3500 |
700 |
80 |
150 |
20:1 |
18/24 |
7.5/10 |
330 |
Z500 |
5000 |
18/24 |
10/15 |
350 |
注1:可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60(r/min)
注2:當產品提供四層計數器時,zui大轉圈數為表1轉圈數×10
電機技術參數見表2
表2
功率KW |
0.12 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
10 |
15 |
電流A |
0.57 |
1.03 |
1.38 |
2.2 |
2.62 |
4 |
4.12 |
5.25 |
7.9 |
8.87 |
12.05 |
15.6 |
20.5 |
26.6 |
